FKRN16-12D高压负荷开关产品详细说明：

FKRN16-12D/630-20型户内交流高压负荷开关（以下简称FKN16-12D负荷开关）是额定电压为12kV，额定频率为50Hz的三相高压开头设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN16-12D/125-31.5型交流高压负荷开头熔断器组合电器（以下简称FKN16-12(R)D组合电器），是FKRN16-12D负荷开关与S口LAJ（XRNT口-10）高压限流式熔断器组合在一起的户内高压开关设备。它可以开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何电流，同时熔断器通过其撞击使负荷开关分闸。

适用范围
FKRN16-12D/负荷开关FKRN16-12D组合电器主要用三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护之用。由于组合电器对变压器等电器设备的保护作用比用断路器更可靠，特别适用于环网，比幅射代电单元和箱式变电站。

正常工作环境
用周围空气温度：上限+40℃，下限-25℃；
海拔不超过1000M；
相对湿度，日平均值不大于95%，月平均值不大于90%；
周围空气应不受腐蚀性或可燃性气体及水蒸汽体等明显污染；
无经常性的剧烈运动；
耐污秽等级：Ⅱ级；
如果使用条件超过上述规定，由用户与制造厂协商确定。

FKRN16-12D高压负荷开关技术参数及性能

序号	项目	单位	FKN16-12D/630	FKRN16-12D/125
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630	125
4	雷击冲击耐电压	kV	对地及相间75、隔离断85
5	1min工频受电压	kV	对地及相间42、隔离断48
6	额定热稳定电流	kA	20(4S)
7	额定动稳定电流	kA	50
8	额定关合电流(峰值)	kA	50	50
9	额定短路开断电流(予期值)	kA		31.5
10	临时开断电流时最大1²·t	A²S		按熔断器特征曲线
11	最小开断电流	kA		按熔断器特征曲线
12	额定转移电流	kA		1.5
13	最大开断电流(参考值)	kA	1.8
14	开断空载变压器容量	kva	1250
15	额定电缆充电电流	A	10
16	额定有功负载电流开断次数	次	>100
17	额定有功负载电流开关分闸时间	S		>0.06
18	接地开关热稳定电流	kA	20(2S)	20(2S)
19	接地开关稳定电流(峰值)	kA	50	50
20	电动机操作电源电压	V	交直流100、220

机械特征参数

序号	项目	单位	FKN16-12D/630	FKRN16-12D/125
1	动触头总行程	mm	200 +8 -2
2	相间中间距离(机构贮能前)	mm	210±3
3	动触头超行程	mm	40±2
4	辅助锄头开距	mm	150
5	三相分、合闸同期性	ms	<3
6	刚分速度	ms	>2.8	>2.8
7	刚合速度	ms	>3.8
8	金属活门对导电筒距离	mm	>125
9	接地开关断口距离	mm	>150
10	主回路电阻	μΩ	<120	<300
11	最大操作力距	Nm	<160

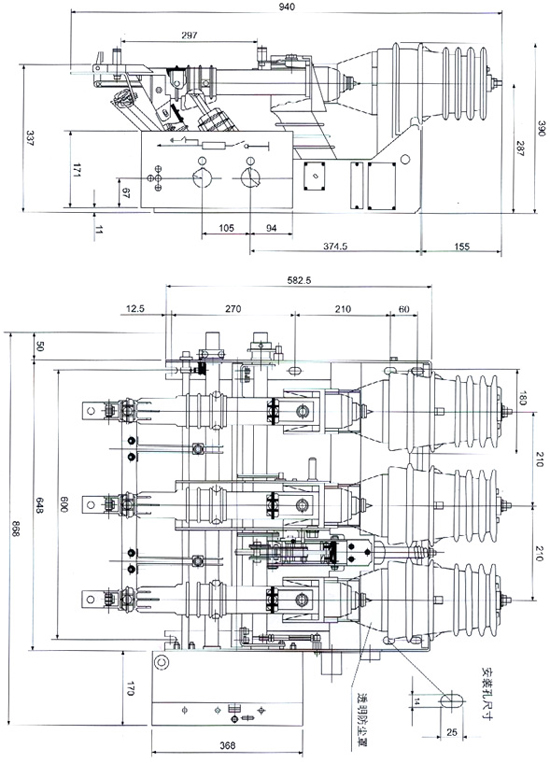

FKRN16-12D高压负荷开关
