产品名称：

ZQA(PJ)系列中硬齿面圆柱齿轮减速器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 齿轮减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZQA(PJ)系列中硬齿面圆柱齿轮减速器产品详细说明：

ZQA(PJ)系列中硬齿面圆柱齿轮减速器

ZQA(PJ)型减速器主要用于起重、矿山、通用化工、纺织、轻等行业，其适用条件如下：
减速器齿轮传动圆周速度不大于160米/秒
减速器高速轴的转速不大于1500转/分
减速器工作环境温度为-40℃-+45℃
减速器适用于正、反两向运转
本减速器有九种传比、九种配置型式和三种低速轴端型式
ZQA系列中硬齿面齿轮减速机是在ZQ型减速器的基础上改型设计的。为了提高齿轮的承载能力，又便于替代ZQ型，即安装尺寸和外形尺寸、输入和输出轴伸不变的情况下，只改变齿轮的材质和热处理方式采用中硬齿面。并将ZQ型减速器的一级速比23.34改成25.02。

主要型号：ZQA250、ZQA350、ZQA400、ZQA500 ZQA650、ZQA750、ZQA850、ZQA1000

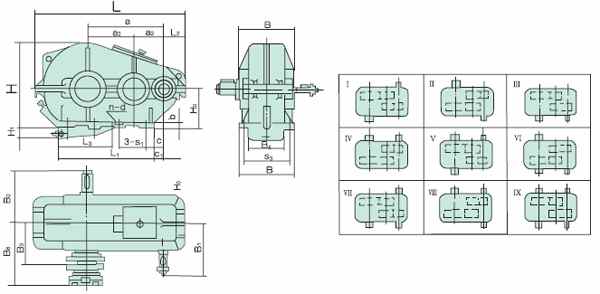

外形、安装尺寸及装配形式

型号	中心距			中心高	最大外形尺寸			轴端尺寸				L1	L2	L3	B4	H1	b	安装尺寸						减速器最大质量 Kg
	a	a1	a2	H0	L	B	H	高速轴	低速轴									C	C1	孔距		孔径 D	孔数n
	a	a1	a2	H0	L	B	H	B1	B2	B6	B3							C	C1	S1	S2	孔径 D	孔数n
ZQA25	250	100	150	160	540	230	315	200	217	170	164.5	345	101	-	-	-	20	60	28	235	190	17	4	103
ZQA35	350	150	200	200	730	290	400	260	270	222	214	470	132	-	-	-	2525	100	40	310	250	17	4	189
ZQA40	400	150	250	250	826	310	490	270	305	250	234	490	133	-	-	-	25	110	80	370	270	17	4	253
ZQA50	500	200	300	300	986	350	592	330	335	290	270	620	148	-	-	-	25	130	80	240	310	17	6	385
ZQA65	650	250	400	320	1278	470	697	430	430	370	342	830	183	495	318	95	35	160	85	215	410	25	8	878
ZQA75	750	300	450	320	1448	510	745	450	450	410	362	1020	207	620	362	130	35	155	55	275	450	25	8	1000
ZQA85	850	350	500	400	1632	580	875	510	525	480	403	1100	236	610	418	105	40	155	75	300	520	32	8	1462
ZQA100	1000	400	600	400	1896	660	965	550	565	495	507	1350	257	870	490	200	40	200	100	350	590	32	8	2140

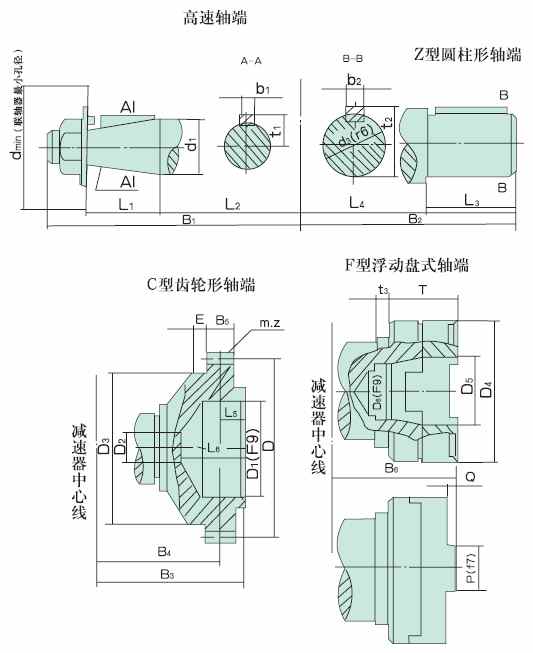

型号	高速轴端							低速轴端
	高速轴端							Z型
	d1	L1	L2	B1	dmin	b1	t1	d3	L3	L4	B2	b2	t2
ZQA25	30	60	120	200	55	5	15.5	55	82	135	217	16	59
ZQA35	40	85	150	260	75	10	20.9	65	105	165	270	18	69
ZQA40	40	85	160	270	75	10	20.9	80	130	175	305	22	85
ZQA50	50	85	220	330	85	12	25.9	80	130	205	335	22	85
ZQA65	60	108	290	430	110	16	31.4	110	165	265	430	28	116
ZQA75	60	108	310	450	110	16	31.4	110	165	285	450	28	116
ZQA85	90	135	340	510	150	22	46.7	130	200	325	525	32	137
ZQA100	90	135	380	550	150	22	46.7	150	200	365	565	36	158

型号	低速轴端
	C型												F型
	m	z	D	D1	D2	D3	B3	B4	B5	E	L5	L6	D4	D5	D6	P	Q	B6	T	t3
ZQA25	3	40	120	65	40	100	164.5	154.5	20	24.5	35	40	100	50	40	25	10	170	50	25
ZQA35	3	48	144	90	40	110	214	189.5	25	27	45	60	120	60	45	30	12	222	72	30
ZQA40	3	56	168	90	40	140	234	207.5	25	35	45	60	150	60	45	35	15	250	90	30
ZQA50	4	56	224	120	40	170	270	238.5	35	25	50	75	200	80	60	50	20	290	110	40
ZQA65	6	56	336	170	45	260	342	310	40	32	68	95	250	110	70	60	25	370	130	45
ZQA75	6	56	336	170	45	260	362	330	40	32	68	95	275	110	75	75	25	410	150	50
ZQA85	8	54	432	200	105	260	403	363	50	22	78	100	300	120	75	75	25	480	180	50
ZQA100	10	48	480	200	90	320	507	442	60	45	98	126	325	130	80	80	30	495	160	60

ZQA(PJ)系列中硬齿面圆柱齿轮减速器的传动比

公称传动比	50	40	31.5	25.0	20	16	12.5	10	8
实际传动比	48.57	40.17	31.50	25.02	20.49	15.75	12.64	10.35	8.23

ZQA(PJ)系列中硬齿面圆柱齿轮减速器（示意图）
