产品名称：

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机

型号规格：

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机

产品类别：

常规产品 -- 机械传动 -- 齿轮减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机产品详细说明：

名义中心距 a	d1	l1	d2	l2	D	L	A	B	C	E	F	G	S	h	H	M
160	40	110	48	110	70	140	500	500	190	250	210	65	35	180	430	145
180	42		50		80	170	565	565	215	270	230	70	35	200	475	160
200	50		55		90	170	625	625	240	300	250	75	40	225	520	175
224	55		65	140	100	210	705	705	260	320	270	80	45	250	570	190
250	60	140	75	140	110		785	785	290	270	310	90	50	280	626	210
280	65		85	170	120		875	875	325	400	340	100	55	315	702	230
315	75		95	170	140	250	975	975	355	450	380	110	60	355	809	260
355	90	170	100	210	160	300	1085	1085	390	480	410	120	65	400	900	285
400	100	210	110	210	170	300	1215	1215	440	530	460	130	70	450	970	305
450	110		130	250	190	350	1365	1365	490	600	510	140	80	500	1071	345
500	120		150	250	220	350	1525	1525	570	650	560	150	90	560	1210	435
560	130	250	160	300	250	410	1705	1705	610	750	640	160	100	630	1325	475

名义中心距a	n-d3	N	P	R	K	T	b1	t1	b2	t2	b3	t3	平均重量kg	油量1	图号
160	6-18	30	115	210	－	440	12	43	14	51.5	20	74.5	173	7	DBY160.0
180	6-18	30	135	240		505	12	45	14	53.5	22	85	232	9	DBY180.0
200	6-23	35	145	255		555	14	53.5	16	59	25	95	305	13	DBY200.0
224	6-23	35	165	290		635	16	59	18	69	28	106	415	18	DBY224.0
250	6-27	40	180	315		705	18	64	20	79.5	28	116	573	25	DBY250.0
280	6-27	45	200	355		785	18	69	22	90	32	127	760	36	DBY280.0
315	6-33	50	220	405		875	20	79.5	25	100	36	148	1020	51	DBY315.0
355		55	245	450		975	25	95	28	106	40	169	1436	69	DBY355.0
400		55	280	510		1105	28	106	28	116	40	179	1966	95	DBY400.0
450	8-39	60	315	575	940	1245	28	116	32	137	45	200	2532	130	DBY450.0
500	8-39	70	350	645	1050	1385	32	127	36	158	50	231	3633	185	DBY500.0
560	8-45	80	390	715	1165	1545	32	137	40	169	56	262	5020	260	DBY560.0

DBY型减速机承载能力

公称传动比	公称传动 r/min		名义中心距a
公称传动比	公称传动 r/min		160	180	200	224	250	280	315	355	400	450	500	560
i	输入n1	输出n2	公称输入功率P1/kw
8	1500	188	81	115	145	205	320	435	610	750	1080	1680*	2100*	-
	1000	125	56	86	110	155	245	325	465	560	810	1260	1700	2200*
	750	94	42	55	88	125	185	250	340	465	660	950	1400	1800
10	1500	150	67	92	130	165	255	345	480	610	910	1370	1900*	-
	1000	100	44	69	94	125	195	260	360	465	620	950	1270	1700
	750	75	34	46	73	105	155	210	295	380	510	710	950	1300
11.2	1500	134	59	81	115	150	235	325	450	560	840	1200	1550	-
	1000	89	40	61	84	130	175	245	340	430	630	810	1030	1380
	750	67	31	41	65	98	140	185	240	350	470	610	780	1040
12.5	1500	120	53	75	105	140	210	285	390	500	760	980	1260	1550
	1000	80	36	56	74	105	145	215	265	380	480	660	850	1110
	750	60	27	36	56	76	110	150	190	270	365	500	640	840
14	1500	107	48	66	81	125	190	260	345	465	580	780	1000	1150
	1000	71	31	42	54	84	110	165	205	310	415	520	680	900
	750	53	23	31	38	60	80	115	145	235	310	400	510	690

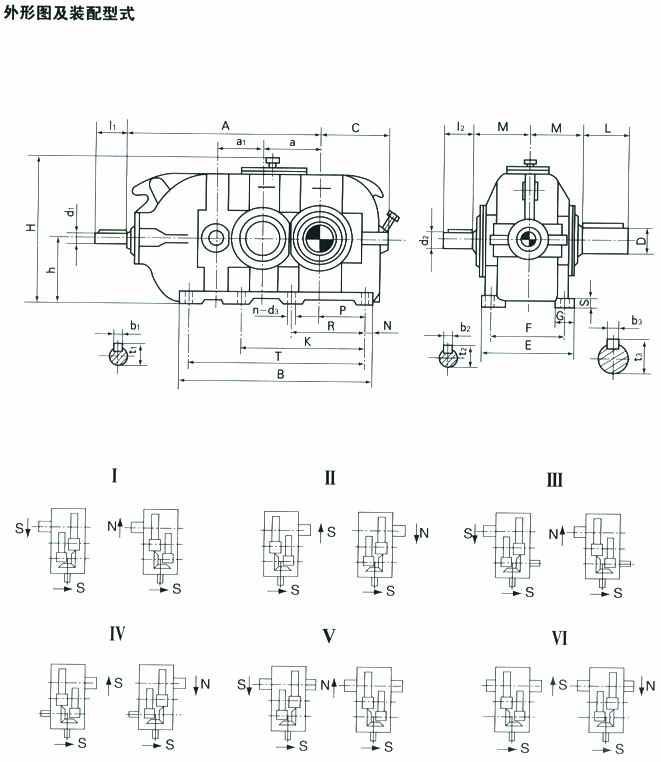

DCY/DCZ（三级）外形尺寸及安装尺寸

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机安装尺寸

名义中心a	a1	d1	L1	d2	L2	D	L	A	B	C	E	F	G	S	h	H	M
160	112	25	60	32	80	70	140	510	550	190	250	210	65	35	180	423	145
180	125	30	80	38	80	80	170	575	625	215	270	230	70	35	200	468	160
200	140	35	80	42	110	90	170	640	685	240	300	250	75	40	225	520	175
224	160	40	110	48		100	210	725	775	260	320	270	80	45	250	570	190
250	180	42		50		110		815	860	290	370	310	90	50	280	626	210
280	200	50		55		120		905	970	325	400	340	100	55	375	702	230
315	224	55		65	140	140	250	1020	1085	355	450	380	110	60	355	809	260
355	250	60	140	75	140	160	300	1140	1220	390	480	410	120	65	400	900	285
400	280	65		85	170	170	300	1275	1355	440	530	460	130	70	450	970	305
450	315	75		95	170	190	350	1425	1520	490	600	510	140	80	500	1065	345
500	355	90	170	100	210	220	350	1585	1692	570	650	560	150	90	560	1208	435
560	400	100	210	110	210	250	410	1775	1895	610	750	640	160	100	630	1325	475
630	450	110		130	250	300	470	1995	2145	675	800	690	170	110	710	1460	525
710	500	120		150	250	340	550	2235	2400	760	900	700	190	125	800	1665	570
800	560	130	250	160	300	400	650	2505	2700	840	1000	870	200	140	900	1870	625

名义中心距a	n-d3	N	P	R	K	T	b1	t1	b2	t2	b3	t3	平均重量 kg	油量 L
160	6-18	30	115	210	-_	495	8	28	10	35	20	74.5	200	9
180	6-18	30	135	240		565	8	33	10	41	22	85	255	13
200	6-23	35	145	255		615	10	38	12	45	25	95	325	18
224	6-23	35	165	290		705	12	43	14	51.5	28	106	453	26
250	6-27	40	180	315		780	12	45	14	53.5	28	116	586	33
280	6-27	45	200	355		880	14	53.5	16	59	32	127	837	46
315	8-33	50	220	405	655	985	16	59	18	69	36	148	1100	65
355		55	245	450	740	1110	18	64	20	79.5	40	169	1550	90
400		55	280	510	840	1245	18	69	22	90	40	179	1967	125
450	8-39	60	315	575	940	1400	20	79.5	25	100	45	200	2675	180
500	8-39	70	350	645	1050	1550	25	95	28	106	50	261	4340	240
560	8-45	80	390	715	1165	1735	28	106	28	116	56	232	5320	335
650		80	445	800	1305	1985	28	116	32	137	70	314	7170	480
710		90	500	900	1490	2220	32	127	36	158	80	355	9600	690
800		90	560	1100	1680	2520	32	137	40	169	90	417	13340	940

DCY减速器承载能力（仅供参考）

公称传动比 i	公称转速 r/min				名义中心距 a
					160		180	200		224				250	280			315		355		400		450	500	560	630	710	800
	输入 n1		输出 n2		公称输入功率（PN）kw
16	1500		94		45		61	80		120			160			230			305	440			600	830	1350	1850	—	—	—
	1000		63		30		43	60		85			115			170			230	330			440	630	1010	1420	2200	2500	2850
	750		47		24		35	45		70			85			140			185	270			360	510	830	1180	1600	2300	2600
18	1500		83		12		58	75		110			150			210			290	440			560	780	1350	1850	—	—	—
	1000		56		30		40	53		75			105			155			215	330			420	590	1000	1400	1860	2500	2850
	750		42		23		32	42		65			80			120			175	260			345	480	790	1120	1460	2180	2500
20	1500		75		39		53	68		100			135			195			270	430			550	780	1320	1800	—	—	—
	1000		50		27		36	48		70			95			140			200	315			380	550	880	1240	1640	2400	2850
	750		38		28		38	55		75			110			160			245	310			445	700	1000	1290	1920	2500
22.4	1500		67		34		50	65		94			130			175			250	400			510	730	1170	1540	—	—	—
	1000		45		23		34	48		65			90			130			185	290			360	520	780	1100	1450	2120	2600
	750		33		17		25	36		49			70			95			140	220			275	400	620	880	1140	1510	2180
25	1500		60		30		44	62		83			115			160			225	350			450	650	1030	1460	—	—	—
	1000		40		20		30	42		57			80			110			165	255			315	460	730	1040	1350	1700	2500
	750		30		15		23	32		43			60			85			125	195			240	350	550	780	1010	1330	1920
28	1500		54		22		37	48		75			92			140			215	320			405	590	910	1290	—	—	—
	1000		36		15		25	34		52			66			94			150	225			285	420	640	910	1190	1770	2500
	750		27		12		19	26		39			50			71			115	170			215	315	490	690	890	1330	1920
31.5	1500		48		20		33	44		69			85			120			195	290			385	550	820	1170	—	—	—
	1000		32		14		22	31		46			59			83			130	200			255	370	580	820	1070	1600	22300
	750		24		10		17	23		34			44			62			100	150			190	280	440	260	800	1200	1740
35.5	1500		42		18		30	40		62			77			110			180	260			345	500	770	1100	1430	2120	—
	1000		28		12		20	28		42			53			75			120	180			230	340	510	720	950	1410	2310
	750		21		9		15	21		31			40			56			90	135			175	250	385	540	710	1060	1540
40	1500		38		17		27	36		56			69			98			160	235			310	450	690	990	1290	1920	—
	1000		25		11		18	25		41			47			67			120	160			225	330	465	660	860	1280	1850
	750		19		8.5		14	19		29			36			52			820	125			155	230	350	495	640	960	1390
45	1500		33.5		15		24	33		50			64			90			145	215			270	400	620	880	1150	1720	2100
	1000		22		10		16	22		33			42			60			95	145			180	265	455	640	840	1250	1810
	750		16.6		7.5		12	17		26			32			46			74	110			140	205	320	455	600	870	1260
50		1500		30	13	21			30		44	57					80		130		195		245	360	550	780	1030	1540	2050
		1000		20	9	14			20		31	38					54		87		130		165	240	365	250	680	1020	1480
		750		15	7	11			15		23	29					41		65		99		120	180	290	410	540	780	1130

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机

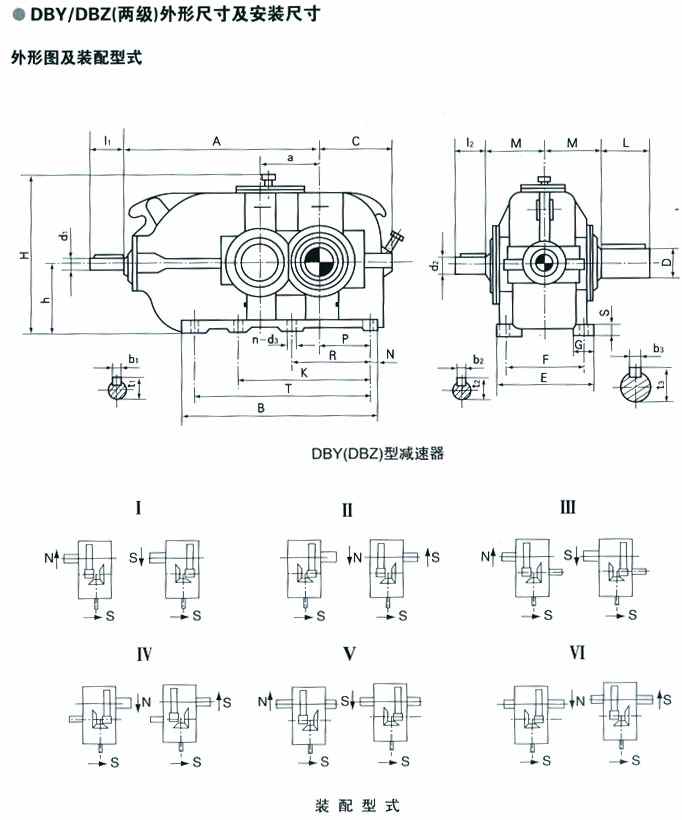

DBZ,DCZ型垂直轴圆锥圆柱中硬齿面减速机（示意图）
