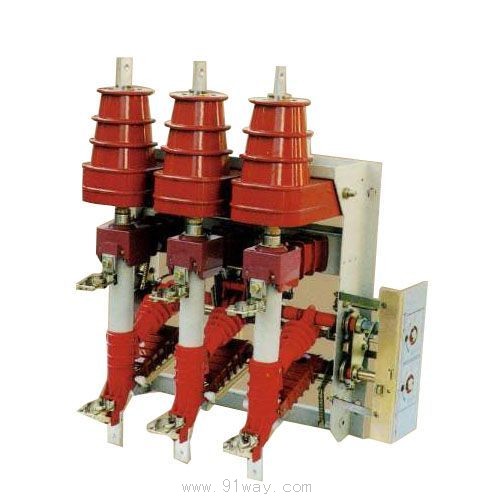

FN12-12系列户内高压负荷开关产品详细说明：

FN12-12和FN12-12R组合电器是额定电压12kV、额定频率50Hz的三相高压开关设备。用于分合负荷电流．闭环电流、空载变压器和电缆充电电流、关合短路电流。配装接地开关的负荷开关，可以承受短路电流，主要用于三相环网或终端供电的市区配电和工业用电设备中，作为负荷控制和短路保护之用。

·概述
FN12-12D/630-20型户内交流高压负荷开关（以下简称FN12-12D负荷开关）是额定电压为12KV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FN12-12D.R/100-31.5型户内交流高压负荷开关——熔断器组合电器（以下简称FN12-12D.R组合电器）是FN12-12D负荷开关开断与S□LAJ-12（XRNT □-12）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

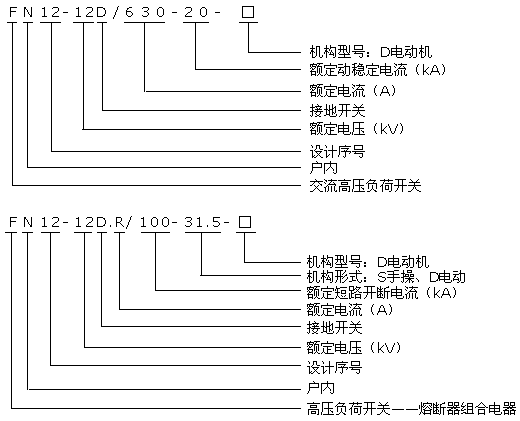

·FN12-12系列户内高压负荷开关型号及含义

·正常工作环境
1、周围空气温度：上限+40 ℃，下限-25 ℃ 。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
6、耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂商协商确定。

·技术参数性能

序号	项目	单位	FN12-12D/630-20	FN12-12D.R/100-31.5
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630	100
4	雷电冲击耐受电压	kV	对地及相间75，隔离断85
5	1min工频耐受电压	kV	对地及相间42，隔离断48
6	额定热稳定电流	kA	20（4S）
7	额定动稳定电流	kA	50
8	额定关合电流（峰值）	kA	50
9	额定短路开断电流	kA		31.5
10	额定转移电流	kA		1.5
11	最大开断电流（参考值）	kA	1.8
12	开断空载变压器容量	Kva	1250
13	额定电缆充电电流	A	10
14	额定有功负载电流开断次数	次	>100
15	撞击器触发负载开关分闸时间	S		>0.06
16	接地开关热稳定电流	kA	20（2S）	20（2S）
17	接地开关热稳定电流（峰值）	kA	50	50
18	电动机操作电源电压	V	AC220、DC48

·FN12-12系列户内高压负荷开关机械特征参数

序号	项目	单位	FN12-12D/630-20	FN12-12D.R/100-31.5
1	辅助触头开距	mm	>155
2	三相分、合闸同期性	ms	<3
3	刚分速度	m/s	>2.8	2.80+0.4
4	刚合速度	m/s	>3.8
5	接地开关断口距离	mm	145 ± 5
6	主回路电阻	μΩ	<120	<300
7	最大操作力距	N.m	<160	<180

·主要技术参数

序号	型号		熔断额定电流（A）	配用变压器容量（kVA）
	英国型号	国标型号
1	SDLAJ-12	XPNT□-12	16	100，125，160
2			20	200
3			25	250
4			31.5	315
5			40	400
6	SFLAJ-12		50	500
7			63	630，800
8			80	1000
9	SSLAJ-12		100	1250
10	SKLAJ-12		125	1600
