产品名称：

TF-12/630-12.5负荷开关用陶瓷灭弧室

型号规格：

产品类别：

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

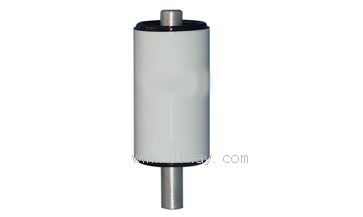

（点击小图查看大图）

TF-12/630-12.5负荷开关用陶瓷灭弧室产品详细说明：

TF-12/630-12.5负荷开关用陶瓷灭弧室采用陶瓷绝缘外壳,低截流值,长寿命的Wcu触头材料,具有灭弧能力强,性能可靠,寿命长,体积小,无爆炸危险,不污染环境等优点.配套相应的真空自动开关可用于电力,冶金,矿山,化工等部门的输配电系统作控制和保护,特别适合需频繁操作的场所。

产品说明

参数名称 Parameter name	单位 Unit	数值 Value
额定电压Rated voltage	kV	12
额定电流Rated current	A	630
额定频率Nominal frequency	Hz	50
短时(1min)工频耐受电压 Short time power frequency withstand voltage (1min)	kV	42
雷电冲击耐受电压 Lightning impulse withstand voltage	kV	75
额定短路开断电流 Rated short circuit breaking current	kA	12.5
额定峰值耐受电流 Rated peak withstand current	kA	31.5
额定短路关合电流 Rated short circuit making current	kA	31.5
额定短时耐受电流 Rated short time withstand current	kA	12.5
额定短路持续时间 Rated duration of short circuit	s	3
额定单个电容器组开断电流 Rated breaking current of single capacitor bank	A	630
额定背对背电容器组开断电流 Rated breaking current of back to back capacitor bank	A	630
额定短路开断电流次数 Rated short circuit breaking current	次 time	10
机械寿命 Mechanical endurance	次 time	30000
触头自闭力 Closing force due to bellow and atmosphere	N	65±20
额定开距下的触头反力 Force required to hold contacts open at full stroke	N	175±35
额定触头压力下限时的回路电阻 Circuit resistance at lower limit of rated contact force	μΩ	≤35
触头允许磨损厚度 Contact limit erosion	mm	3
真空灭弧室内部气体压力 Gas pressure inside vacuum interrupter	Pa	≤1.33×10ˉ³
运动部分的质量 Weight of moving parts	kg	0.5
真空灭弧室质量 Weight of vacuum interrupte	kg	1.75

配用负荷开关机械参数

触头开距 Clearance between open contacts	mm	9±1
平均分闸速度 Average opening speed	m/s	0.8±0.3
平均合闸速度 Average closing speed	m/s	0.5±0.1
额定触头压力 Rated contact force	N	700±100
触头合闸弹跳时间 Contact bouncing duration at closing operation	ms	≤3
触头合闸和分闸不同期性 Out of simultaneity of contact closing and opening	ms	≤2
分闸触头反弹幅值 Bouncing back amplitude of opening contact	mm	≤

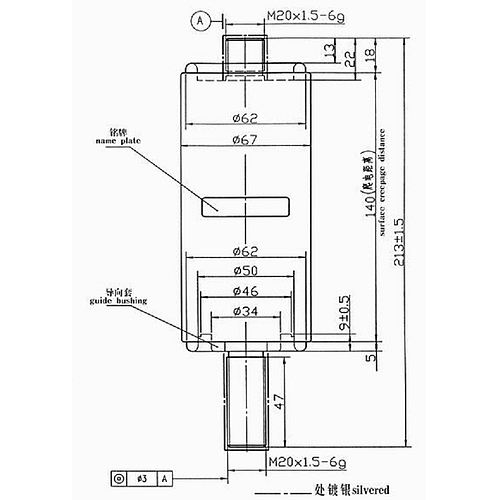

TF-12/630-12.5负荷开关用陶瓷灭弧室
