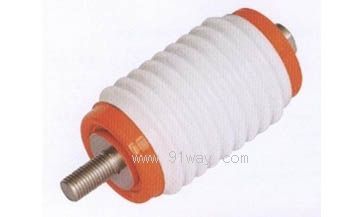

产品名称: TJC-7.2/630A接触器用陶瓷真空灭弧室
型号规格: TJC-7.2/630A接触器用陶瓷真空灭弧室
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 陶瓷真空灭弧室
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TJC-7.2/630A接触器用陶瓷真空灭弧室产品详细说明:
TJC-7.2/630A接触器用陶瓷真空灭弧室采用波纹陶瓷作绝缘外壳,触头为铜钨碳化钨合金材料,采用先进的一次封排工艺,具有体积小,绝缘水平高,截流值低,寿命长,维护简单,无爆炸危险,无污染,噪音低等优点。用其组装的接触器可频繁操作各种电器设备,与熔断器配合可组成F-C柜。 产品说明

TJC-7.2/630A接触器用陶瓷真空灭弧室主要技术参数

参数名称Parameter name

单位Unit

数值Value

额定电压Rated voltage

kV

7.2

额定电流Rated normal current

A

630

额定频率Rated frequency

Hz

50

额定接通电流Rated put through current

kA

6.3

额定分断电流Rated breaking current

kA

5.04

极限分断电流Limiting breaking current

kA

6.3

额定短时耐受电流Rated short-time withstand current

kA

6.3

额定短时(1min)工频耐压
Rated short time power frequency withstand voltage (1min)

kV

32

额定雷电冲击电压Rated lighting impulse voltage

kV

60

触头自闭力下的回路电阻
Contact automatic blocking ability loop electrical resistance

μΩ

≤100

电寿命Electricity life

万次
Ten thousand

25

机械寿命Mechanical endurance

万次
Ten thousand

50

触头自闭力Closing force due to bellow and atmosphere

N

70±20

额定开距时的触头反力
Force required to hold contacts open at full stroke

N

100±20

触头允许磨损厚度Contact -wear allowance thickness

mm

3

内部气体压力Internal gas pressure

Pa

≤1.33×10ˉ3

允许贮存期Storage period

年Year

20


配合接触器的机械参数

Project

单位

Unit

数值

Value

触头开距Contact stroke

mm

6±1

触头接触行程Contact travel

mm

2±0.5

平均合闸速度Average closing speed

m/s

0.3±0.1

平均分闸速度Average opening speed

m/s

0.6±0.2

额定触头压力
Rated contact pressure

N

100±20

触头合闸弹跳时间
Contact closeting bounce time

ms

≤2

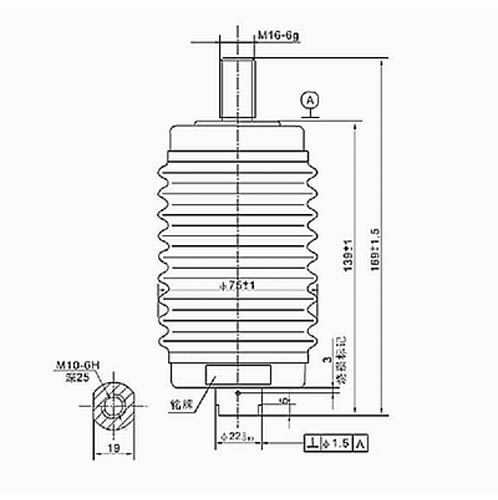

TJC-7.2/630A接触器用陶瓷真空灭弧室外形尺寸图
TJC-7.2/630A接触器用陶瓷真空灭弧室

TJC-7.2/630A接触器用陶瓷真空灭弧室
