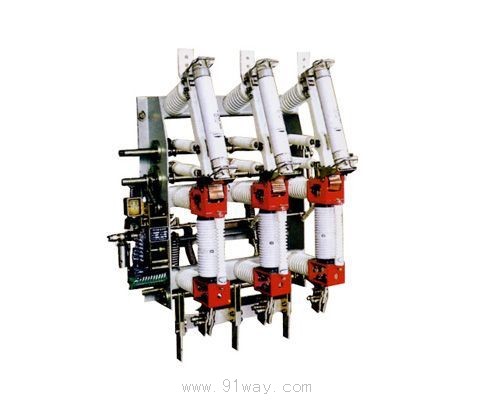

产品名称: FZN21-12系列户内交流高压真空负荷开关
型号规格: FZN21-12系列户内交流高压真空负荷开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 下载产品电子样本(pdf格式)
FZN21-12系列户内交流高压真空负荷开关产品详细说明:
适用范围
FZN21-12D/630-20型户内高压负荷开关适用于三相交流50Hz、额定电压12kV的供电网络中,作为开断负荷电流之用。特别适用于无油化、不检修及频繁操作要求的场所。
FZN21-12D·R/125-31.5型户内高压负荷开关-熔断器组合电器适用于三相交流50Hz、额定电压12kV的供电网络中,作为开断负荷电流、过载电流和短路电流之用,特别适用于无油化、不检修及频繁操作要求的场所。该负荷开关及组合电器具有明显的隔离断口,可配装具有关合能力的接地刀及电动弹簧机构,能够实现远动远控。

型号及其含义

FZN21-12系列户内交流高压真空负荷开关型号说明

FZN21-12系列户内交流高压真空负荷开关型号组合

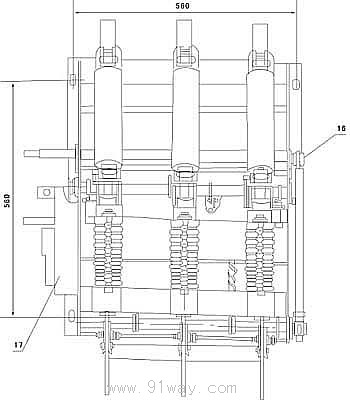

FZN21-12系列户内交流高压真空负荷开关外形及安装尺寸

FZN21-12系列户内交流高压真空负荷开关安装尺寸图

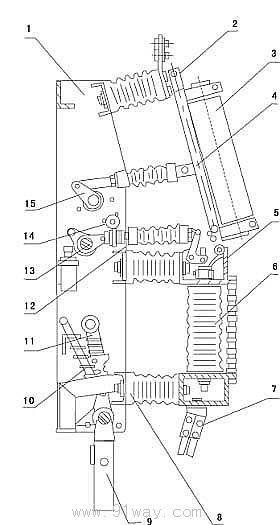

FZN21-12系列户内交流高压真空负荷开关外形及安装尺寸图


1. 框架 2. 隔离刀 3. 熔断器 4. 绝缘拉杆 5. 上支架 6. 灭弧室 7.接地刀静触头 8. 绝缘子9. 接地刀
10. 接地弹簧 11. 刀闸弹簧 12. 绝缘拉杆 13. 主轴 14. 脱扣机构 15. 付轴 16. 联动拉杆 17. 操动机构
负荷开关无熔断器项(3)和脱扣机构项(14)}

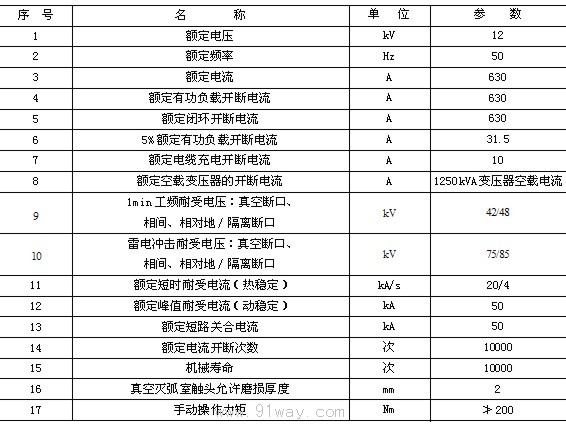

FZN21-12系列户内交流高压真空负荷开关主要技术参数 1、负荷开关的主要技术参数

FZN21-12系列户内交流高压真空负荷开关技术参数表1

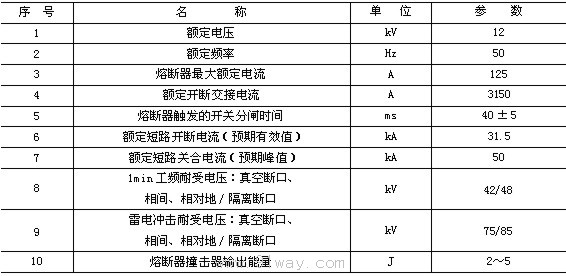

2、组合电器技术参数

FZN21-12系列户内交流高压真空负荷开关技术参数表2

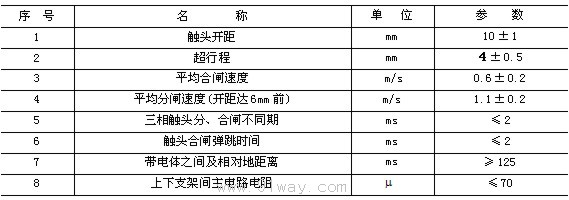

3、真空灭弧室装配调整的技术参数

FZN21-12系列户内交流高压真空负荷开关技术参数表3


4. 组合电器所配熔断器技术参数

FZN21-12系列户内交流高压真空负荷开关技术参数表4


订货须知
1、产品型号、名称、规格、数量; 2、额定电压、额定电流; 3、操作机构额定电压; 4、带不带接地开关和熔断器; 5、带不带操作面板; 6、备件的名称、规格及数量等。
FZN21-12系列户内交流高压真空负荷开关
