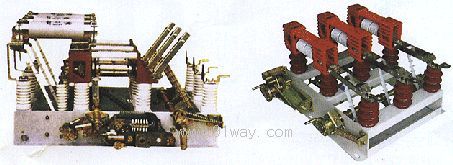

ZFN16A-12系列户内交流高压负荷开关-熔断器组合电器产品详细说明：

ZFN16A-12系列户内交流高压负荷开关--熔断器组合电器，性能达到GB3807-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关--熔断器组合电器》国际标准及国家标准。
ZFN16A-12系列户内高压真空负荷开关适用于6-10KV三相交流50HZ的电网中，作为开断负荷电流及关合短路电流之用，特别适用于在无油化，不检修及频繁操作要求的场所.
该产品具有独立隔离断口,手动操作力小,可配用陶瓷管,或玻璃管两种真空灭弧室等优点.

ZFN16A-12系列户内交流高压负荷开关-熔断器组合电器技术参数

序号	名称	单位	参数
1	额定电压	KV	12
2	额定电流	A	630
3	额定有功负载开断电流	A	630
4	额定闭环开断电流	A	630
5	5%额定有功负载开断电流	A	31.5
6	额定电缆充电开断电流	A	12
7	额定空载变压器的开断电流	A	1250KVA变压器空载电流
8	1min工频耐受电压(有效值)对地、相间	KV	42/48
9	全波雷电冲击耐受电压(峰值)对地、相间	KV	75/85
10	额定峰值耐受电流	KA	50
11	额定短时耐受电流	KV/S	20/2
12	额定短时关合电流	KA	50
13	额定电流开断次数	次	10000
14	机械寿命	次	10000
15	触头允许磨损累计厚度	mm	3
16	相间中心距	mm	210
17	手动操作力距	N.M	<100
18	外形尺寸:宽×高×深	mm	700×800×300
