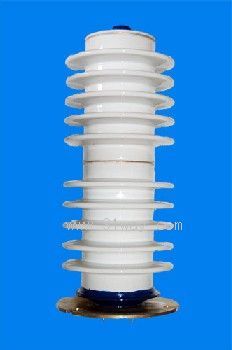

产品名称: JPK-5/004真空继电器
型号规格: JPK-5/004真空继电器
  放大图片 放大图片
产品类别: 万平真空 -- 高压电器 -- 高压继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JPK-5/004真空继电器产品详细说明:

规格号Specification No.

JPK-5/004

触点组合形式Contact Configuration

1D

试验电压(直流或50Hz交流峰值)Test Voltage(DC or AC 50Hz Peak)kV

100

额定工作电压(峰值)Rated Operating Voltage(Peak)kV

DC or AC 50Hz

80

AC2.5MHz

——

AC16MHz

——

AC32MHz

——

额定承载电流(有效值)Continuous Current,Carry( RMS)A

DC or AC 50Hz

14

AC2.5MHz

——

AC16MHz

——

AC32MHz

——

接触电阻Contact Resistance(Ω)

0.02

分布电容Contact Capacitance(pf)

断开的触点间Beteween Open Contacts

——

触点与外壳间Open Contacts to Ground

——

最大动作时间  Operate Time Max. (ms)

——

最大释放时间  Release Time Max.(ms)

50

温度范围   Range of Temp.(℃)

-55~85

冲击级别  Shock, 11ms 1/2Sine(Peak g’s)

50

振动级别  Vibration ,Peak 10g’s( Hz)

10~500

机械寿命Expected Mechanical Life(×104)

2

标称重量   Weight (Kg)

3.8


线圈数据      Coil Parameter
◎标称电压Rated Voltage DC(V)24
◎最大吸合电压Pull-in Voltage Max. DC(V)17
◎最小释放电压Dropout Voltage. Min.DC(V)1~10
◎线圈电阻 Coil Resistance (Ω±10%)120


JPK-5/004真空继电器

JPK-5/004真空继电器
