HLL型带制动轮弹性柱销联轴器-[报价-资料]--上海华邦工业商务网-www.91way.com

您的位置：您的位置：首页 → 机械传动 → 联轴器 → 柱销联轴器 → HLL型带制动轮弹性柱销联轴器

产品名称：

HLL型带制动轮弹性柱销联轴器

型号规格：

HLL型带制动轮弹性柱销联轴器

产品类别：

常规产品 -- 机械传动 -- 柱销联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

HLL型带制动轮弹性柱销联轴器产品详细说明：

HLL型带制动轮弹性柱销联轴器

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径 d1 d2 dz	轴孔长度			D0	D	S	B	C	转动惯量 Kg.m2	重量 Kg
				Y型	J、J1、Z型
				L	L1	L
HLL1	315	5600	20 22	52	38	52	200	120	2.5	85	-13	218	11
			24
			25 28	62	44	62					-3
			30 32	82	60	82					17
			35
HLL2	630	5000	30 32	82	60	82	200	160	2.5	85	9	2.45	14
			35 38
			40 42	112	84	112					39
			45 48
HLL3	630	1900	30 32	82	60	82	315	160	2.5	132	-10	13.08	25
			35 38
			40 42	112	84	112					20
			45 48
HLL4	1250	1900	40 42	112	84	112	315	195	3	132	11	16.6	40
			45 48
			50 55
			56
			60 63	142	107	142					41
HLL5	1250	1400	40 42	112	84	112	400	195	3	168	3	49.2	59
			45 48
			50 55
			56
			60 63	142	107	142					33
HLL6	2000	1400	50 55	112	84	112	400	220	3	168	3	57.6	69
			56
			60 63	142	107	142					33
			65 70
			71 75
HLL7	2000	1120	50 55	112	84	112	500	220	3	210	-21	127.4	91
			56
			60 63	142	107	142					9
			65 67
			71 75
HLL8	3150	1400	60 63	142	107	142	400	280	4	168	22	161.7	88
			65 67
			71 75
			80 85	172	132	172					52
HLL9	3150	1120	60 63	142	107	142	500	280	4	210	-2	129.2	113
			65 70
			71 75
			80 85	172	132	172					28
HLL10	6300	1120	70 71	142	107	142	500	320	4	210	-2	156	156
			75
			80 85	172	132	172					28
			90 95
			100 110	212	167	212					68
HLL11	6300	960	70 71	142	102	142	630	320	4	265	-21	314	187
			75
			80 85	172	132	172					9
			90 95
			100 110	212	167	212					49
HLL12	10000	960	80 85	172	132	172	630	360	5	265	9	328	326
			90 95
			100 110	212	167	212					49
			120 125
HLL13	16000	800	100 110	212	167	212	710	410	5	298	27	713	337
			120 125
			130 140	252	202	252					67
HLL14	25000	800	110 120	212	167	212	710	480	6	298	15	849	458
			125
			130 140	252	202	252					55
			150
			160 170	302	242	302					105
			180
HLL15	25000	710	110 120	212	167	212	800	480	6	335	3	1231	504
			125
			130 140	252	202	252					43
			150
			160 170	302	242	302					93
			180

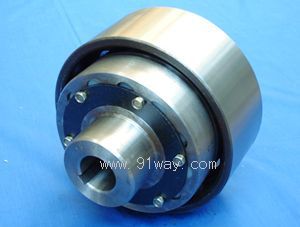

HLL型带制动轮弹性柱销联轴器

HLL型带制动轮弹性柱销联轴器

HLL型带制动轮弹性柱销联轴器（示意图）
