YZ-1型扩散硅压力变送器产品详细说明：

YZ-1型扩散硅压力变送器选用国外进口扩散硅压力芯片作敏感元件，性能稳定可靠，抗过载能力强。灵敏度高，精度高，体积小，重量轻，安装使用方便。广泛用于石油、化工、冶金、电力、航空、航天、轻工、水文地质等国民经济领域的各种气体、液压的压力、液体测量和控制。

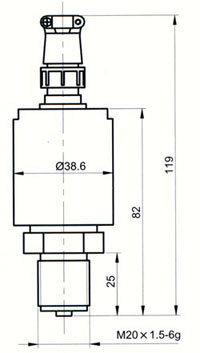

具有多种量程、多输出形式，标准螺纹接口：M20×1.5
结构材料：2Cr13或者1Cr18Ni9Ti。
可按要求订制非标准量程、输出形式和压力接口形式。

主 要 技 术 指 标
测量范围	表压	0-  2.5 ～ 7（注）	kPa
		0- 17 ～ 35	kPa
		0- 0.1 ～ 35	MPa
	绝压	0- 0.1 ～ 35	MPa
输出信号		0～5V（四线制）；0～5V（三线制）；4～20mA（二线制）
准确度等级		0.1；0.2；0.5
基本误差		±0.1； ±0.2； ±0.5	%F.S
回程误差		±0.1； ±0.16； ±0.4	%F.S
工作温度范围		-10 ～ +70	℃
温度补偿范围		0 ～ +70	℃
存储温度范围		-25 ～ +125	℃
零点温度影响		±0.02	%F.S/ ℃
输出温度影响		±0.03	%F.S/ ℃
激励电压		12 ～ 36	VDC
绝缘电阻		1000	MΩ/100VDC
安全过负荷率		200	%F.S

电 气 连 接 方 式
连接方式	插头座号			导线颜色
	4线	3线	2线	4线	3线	2线
输入（电源）正端	1	1	1	红	红	红
输出信号正端	2	2	2	蓝	蓝	蓝
输出信号负端	3	4	/	白	黄	/
输入（电源）负端	4	4	/	黄	黄	/
若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准。

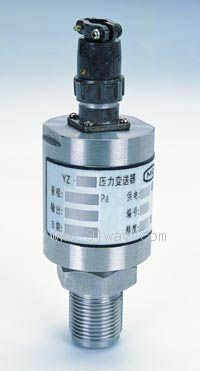

YZ-1型扩散硅压力变送器
