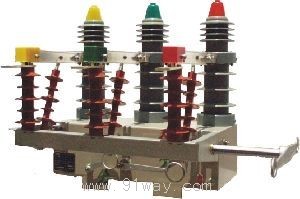

FZW13A-12/T630型户外交流高压负荷开关产品详细说明：

FZW13A-12/T630型户外交流高压负荷开关(以下 简称负荷开关)，是额定电压12kV、50Hz交流三相高 压配电网中的控制设备，它的主要用途是开断、关 合电力线路中负荷电流、环形电网中的环流、空载 变压器的感性电流、电容器组(或电缆)的容性电流； 还具有关合短路电流和承受短路电流的电动力效应 和电热效应的能力。
负荷开关由弹簧机构操动。弹簧机构有电机储能(电动)和人力储能(手动)两种型式。电动弹簧机 构由电机(或由人力)储能合闸、电磁铁或手动分闸；而手动机构的分、合闸则全是由人力来完成的。 弹簧机构的性能十分可靠。
负荷开关采用真空灭弧室装置，适用于频繁操作场所，具有寿命长、免维护、无爆炸、无引发火 灾危险等特点。负荷开关采用空气－硅橡胶复合绝缘结构，绝缘性能可靠、无漏油、无漏气等隐患， 适应环境条件的能力强。负荷开关的外壳有不锈钢和普通钢两种。
本负荷开关还可以按用户的需要，能以负荷开关－隔离开关、负荷开关－隔离开关－ZnO避雷器 等方式组合，按组合电器的型式供货。负荷开关可按用户要求加装630A-50A(额定电流)／5A的电流互 感器2－3只。

二、使用环境条件
1、周围空气温度＋40℃～－30℃；
2、海拔不超过3000米；
3、风压不超过700Pa(相当于风速34m/s);
4、污秽等级不超过Ⅳ级；
5、无经常剧烈振动，地震烈度不超过8度。

三、型号的意义图

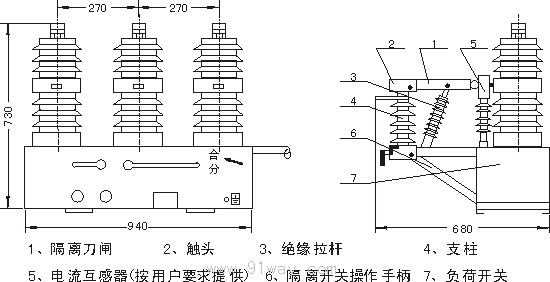

四、组合开关外形尺寸图

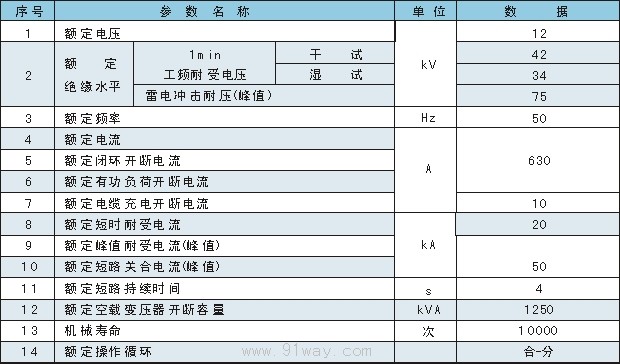

五、FZW13A-12/T630型户外交流高压负荷开关主要技术参数
