JGX-2工具显微镜产品详细说明：

工具显微镜
型号：JGX-2

工具显微镜特点：
大型工具显微镜JGX-2型是一种以影象法作为测量基础的精密光学测量仪器，加上测刀也能以轴切法来进生更精确的测量。仪器备有多种附件，从而使测量项目有所增加。并配备不同的放大倍率，以便对微小工件也能作精确的测定，在仪器上配装附加的投影设备后，还可作为轮廓投影仪使用。大型工具显微镜为机器制造工厂、科学研究机关及高等院校的计量部门广泛使用的一种多性能计量仪器。

工具显微镜
可以作以下各项测定：
1、检定样板、样板刀、冲模和凸轮的形状。
2、测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹形状（齿面圆整性、平坦性、平直度等）。
3、测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角、各种样板铣刀和各种形状的样板的轮廓角等。
4、使用光学定位器测量内孔和各种槽的宽度。
5、使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形之间的距离等。
6、使用圆弧轮廓目镜，可方便精确地测量半径0.1-100的圆弧尺寸。
工具显微镜
用途：
JGX-2大型工具显微镜是工具制造厂产品鉴定的基本工具，也适用于其它精密机械制造厂，科学研究单位及学校等，供生产或科学研究之用。

工具显微镜技术参数：

类   型	JGX-2
测 量 范 围	纵向移动	应用测微螺杆：0-25mm
		应用测微螺杆及量块：0-150mm
	横向移动	应用测微螺杆：0-25mm
		应用测微螺杆及量块：0-50mm
圆工作台直径	280mm
圆工作台旋转角度范围	0-360°
显微镜立杆侧向倾斜角度范围	±12°
测角目镜分度范围	0-360°
轮廓目镜分度范围	±7°
物镜至工作台间最大的间距	≈200mm
光轴中心至立柱间最大间距	≈166mm
顶针架装夹工件的最大长度	直径≤ф39mm的工件：315mm
	直径≤ф85mm的工件：235mm
V型支架装夹工件的最大直径	130mm
工作距离与视场直径	物镜放大倍率		总放大倍数	工作距离	视场直径
	1X		10X	≈78mm	≈21mm
	3X		30X	≈69mm	≈7mm
	5X		50X	≈49mm	≈4.2mm
仪器外形尺寸	长*宽*高（900*600*550mm）
仪器与外包装重量	150公斤

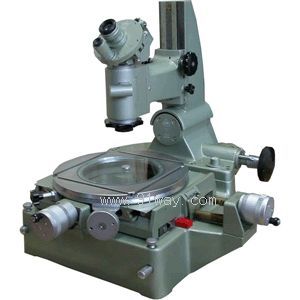

JGX-2工具显微镜
