1401型双向精密自准直仪产品详细说明：

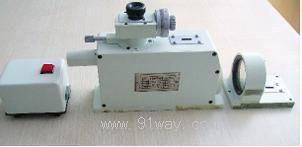

1401型双向精密自准直仪

双向精密自准直仪1401型
产品简介：
双向精密自准直仪1401型，采用光学自准直原理和二维测量结构，能对机床，仪器精密导轨和精密平板的运动直线度和平直度，同时做水平、垂直二维方向的角、线性值精密测量，工作效率优于目前单向同类仪器。
双向精密自准直仪1401型，适用于各级计量单位、研究所、大专院校实验室、工厂计量室，特别适用于车间加工和安装调试现场。
1、仪器主体与平面反射镜联合使用，可测量工件平直度，平板的平面度。
2、与光学直角器、带磁反射镜联合使用，可测量垂直导轨的平直度和垂直度。
3、与多面棱体联合使用，可测量度盘的圆分度误差。
4、取景器为本机选购部件，配合主机进行自准直测量，能使操作快捷简便。
双向精密自准直仪1401型

产品特点：
1401型双向精密自准直仪具有原理合理，机构简单，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。工作室应清洁，无振动，电源为220V，50HZ交流电，室温常温。
双向精密自准直仪1401型

1401型双向精密自准直仪技术参数：
1、物镜焦距；400mm
2、物镜口径；42mm
3、目镜放大倍率：17.5倍
4、测微鼓轮分度值（每格相当于）：
角度值：1″
线性值：L/200μm （L为反射镜机座的有效长度，mm）
5、测量范围：1600格
6、分 辨 率：1″
7、示值精度：
当测微鼓轮旋转不超过一周时 ±(0.5+0.01n)格
当测微鼓轮旋转超过一周时 ±(1.5+0.0015n)格
8、最大测量距离：0-10m
9、仪器主体外形尺寸：254*57*157mm
