产品名称：

YTD2系列电力液压推动器(单杆式)

型号规格：

YTD2系列电力液压推动器(单杆式)

产品类别：

常规产品 -- 机械传动 -- 液压推动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

YTD2系列电力液压推动器(单杆式)产品详细说明：

型号含义：

YTD2系列电力液压推动器(单杆式)型号说明

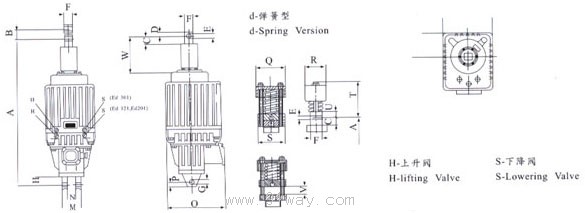

三、产品尺寸用附图

型号	A	B	C	D	E¹	F	G²	H	K	L	M	N	O	P	Q	R	S	T	U	V	W
YTD2（ED）-220/50	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35	20	130
YTD2（ED）-300/50	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35	20	130
YTD2（ED）-500/60	645	120	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35	20	130
YTD2（ED）-800/60	705	120	38	25	25	40	25	35	240	112	90	40	260	25							190
YTD2（ED）-500/120	705	120	38	25	25	40	25	35	240	112	90	40	260	25							190
YTD2（ED）-800/120	705	120	38	25	25	40	25	35	240	112	90	40	260	25							190

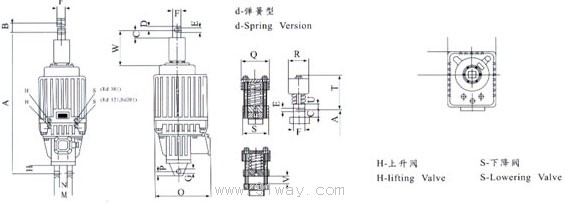

YTD2系列电力液压推动器(单杆式)安装尺寸

型号	A	B	C	D	E¹	F	G²	H	K	L	M	N	O	P	Q	R	S	T	U	V	W
YTD2（ED）-1250/60	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35	20	130
YTD2（ED）-2000/60	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35	20	130
YTD2（ED）-3000/60	645	120	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35	20	130
YTD2（ED）-1250/120	705	120	38	25	25	40	25	35	240	112	90	40	260	25							190
YTD2（ED）-2000/120	705	120	38	25	25	40	25	35	240	112	90	40	260	25							190
YTD2（ED）-3000/120	705	120	38	25	25	40	25	35	240	112	90	40	260	25							190

概述
主要用作YWZ4系列电力液压块式制动器的操作元件，广泛用于起重、运输冶金建筑等机械运行设备的机械制动装置。

技术参数

型号		额定推力 (N)	额定行程 (mm)	额定上升时间 (S)	电机额定功率 (W)	额定下降时间 (S)	额定电流 (A)	无油质量 (kg)
短行程	YTD2-220/50	220	50	0.4	165	0.3	0.42	21
	YTD2-300/50	300	50		200	0.4	0.58	23
	YTD2-500/60	500	60		210		0.76	34
	YTD2-800/60	800		0.5	210		1.04	36
	YTD2-1250/60	1250		0.5	370		1.04	58
	YTD2-2000/60	2000		0.7	550		1.42	61
	YTD2-3000/60	3000		0.7	750		1.86	67
长行程	YTD2-500/120	500	120	0.8	250	0.6	0.76	37
	YTD2-800/120	800		0.8	370		1.04	40
	YTD2-1250/120	1250		1.0	370		1.04	58
	YTD2-2000/120	2000		1.1	550		1.42	59
	YTD2-3000/120	3000		1.1	750		1.86	63

注：上表中JC均为40%，最大操作频率短行程均为1200次/h，长行程均900次/h，表中无油质量是指采用铸铁外壳的质量；倘用铝合金外壳，则无油质量为列表值的40%。

YTD2系列电力液压推动器(单杆式)

YTD2系列电力液压推动器(单杆式)（示意图）
