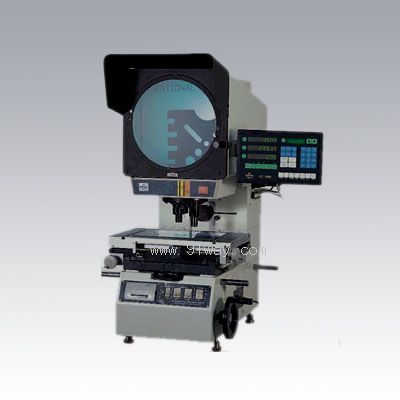

产品名称: PDP-3025Z正像数字式测量投影仪
型号规格: PDP-3025Z正像数字式测量投影仪
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 投影仪
分栏标签
参考价格: 厂价直销
产品品牌: 上海光学
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PDP-3025Z正像数字式测量投影仪产品详细说明:
产品简介:
PDP-3025Z正像数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向,正立直观。它广泛用与机械、仪表、电子、轻工等行业;院校、研究所在地及计量检定部门。PDP-3025Z正像投影仪能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板,冲压件,凸轮、螺纹、齿轮、成型铣刀等
  仪器光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差<0.08%;座标测量示值误差可达(3+L/75)um。L为被测长度(单位:mm);仪器配有专用微机型打印机和脚踏开关,数据输出和采集十分方便。

PDP-3025Z正像投影仪
技术参数:
1、工作台:
金属台面尺寸(mm):450*280
玻璃台面尺寸(mm):306*196
X座标行程(mm):250
Y座标行程(mm):150
Z座标行程(mm):100(调焦)
仪器测量精度(μm):3+L/50
X,Y座标数显解析度:0.001mm
2、投影屏:
投影屏尺寸(mm):φ312,使用范围> φ300(刻有米字线)
投影屏旋转范围:0-360º
旋转角度数显解析度:1’或0.01º

3、物镜

放大倍数

物方线视场(mm)

物方工作距(mm)

10X(必备)

φ30

77.7

20X(选购)

φ15

44.3

50X(选购)

φ6

24.5

100X(选购)

φ3

25.3


4、数据处理系统:DC-3000多功能数显表,全中文显示,可做多点采样,座标旋转,点,线,圆,距离,角度测量。
5、仪器照明:透射与反射照明光源均为24V150W卤钨灯
6、仪器电源:110V/220V(AC),50/60HZ,总功率400W
7、冷却方式:强制风冷(3只轴流风扇)
8、外形尺寸(长*宽*高)mm :780*810*1120
9、仪器重量(KG):180

PDP-3025Z正像数字式测量投影仪选购件:
1、物镜:20X、50X、100X
2、光学寻边器
3、标准放大图胶片
4、旋转工作台
5、微型打印机
6、工件压板
7、顶针架、V型架
8、滤色片(兰色、绿色)

PDP-3025Z正像数字式测量投影仪
