产品名称：

CS040G系列霍尔电流传感器

型号规格：

CS040G系列霍尔电流传感器

产品类别：

常规产品 -- 低压电器 -- 电流传感器

参考价格：

厂价直销

产品品牌：

奇霍

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CS040G系列霍尔电流传感器产品详细说明：

CS040G系列霍尔电流传感器应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

CS040G系列霍尔电流传感器电参数

	型号	CS010G	CS020G	CS030G	CS040G
IPN	原边额定输入电流	10	20	30	40	A
IP	原边电流测量范围	0～±20	0～±40	0～±60	0～±80	A
VOUT	副边额定输出电压	1±1%				V
VC	电源电压	±12～±15(±5%)				V
IC	电流消耗	VC=±15V <20				mA
Vd	绝缘电压	在原边与副边电路之间2 .5KV有效值/50Hz/1分钟
εL	线性度	<1				%FS
V0	零点失调电压	TA =25℃ <±30				mV
VOM	磁失调电压	IPN→0 <±20				mV
VOT	失调电压温漂	IPN=0 TA =-25～+70℃ <±1				mV/℃
Tr	响应时间	≤3				μs
f	频带宽度(-3dB)	DC～20				kHz
TA	工作环境温度	-25～+70				℃
TS	贮存环境温度	-40～+85				℃
RL	负载电阻	≥10K				Ω
	标准	Q/3201CHGL02-2007

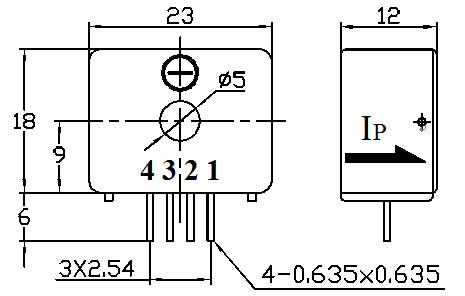

外形尺寸（mm）输入电流--输出电压

CS040G系列霍尔电流传感器

CS040G系列霍尔电流传感器

CS040G系列霍尔电流传感器（示意图）
