产品名称: A-CS500EK1T系列霍尔可拆交流电流传感器
型号规格: A-CS500EK1T系列霍尔可拆交流电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 奇霍
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:

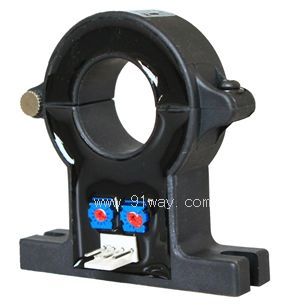

(点击小图查看大图)
A-CS500EK1T系列霍尔可拆交流电流传感器产品详细说明:
A-CS500EK1T系列霍尔可拆交流电流传感器

型号

A-CS030EK1T

A-CS050EK1T

A-CS100EK1T

A-CS200EK1T

A-CS300EK1T

A-CS500EK1T



IPN

额定输入电流

0-30(AC)

0-50(AC)

0-100(AC)

0-200(AC)

0-300(AC)

0-500(AC)

A(rms)

IP

测量电流范围

0~60(AC)

0~100(AC)

0~200(AC)

0~400(AC)

0~600(AC)

0~1000(AC)

A(rms)

IS

副边输出电流

4-20(DC)

mA

RL

负载电阻

80~450

Ω

VC

电源电压

24±5%

V

εL

线性度

<1

%FS

XG

精度

TA =25℃±0.5

% FS

IOT

失调电流漂移

IP=0  TA =-25~+85℃ <0.005

mA/℃

Tr

响应时间

≤20

ms

f

响应频率

  20Hz~10kHz



Vd

绝缘电压

在原边与副边电路之间5KV有效值/50Hz/1分钟



TA

工作环境温度

 -25~+85

TS

贮存环境温度

 -40~+100



内部保护

 无极性保护

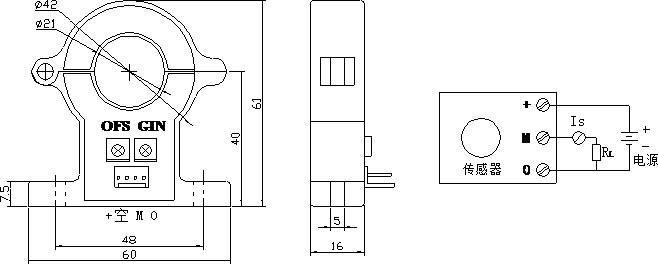

A-CS500EK1T系列霍尔可拆交流电流传感器外形尺寸(mm)

A-CS500EK1T系列霍尔可拆交流电流传感器外形尺寸

引脚说明:+,正电源 M,电流输出 0,电源地 OFS,零点调节 GIN,幅度调节

使用说明
1、错误的接线可能导致传感器损坏。当被测电流从传感器穿过,即可在输出端测得相应的电流值。 2、传感器的输出幅度可根据用户需求进行适当的调节。3、可按用户需求定制不同额定输入电流的传感器。
