产品名称: A-CS400EK1系列霍尔可拆交流电流传感器
型号规格: A-CS400EK1系列霍尔可拆交流电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
A-CS400EK1系列霍尔可拆交流电流传感器产品详细说明:

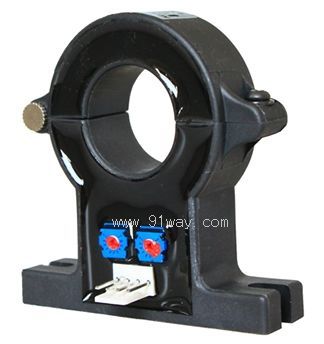

A-CS400EK1系列霍尔可拆交流电流传感器

型号
A-CS050EK1
A-CS100EK1
A-CS200EK1
A-CS300EK1
A-CS400EK1

IPN
原边额定输入电流
50(AC)
100(AC)
200(AC)
300(AC)
400(AC)
A(rms)
IP
原边电流测量范围
0~100(AC)
0~200(AC)
0~400(AC)
0~600(AC)
0~800(AC)
A(rms)
VOUT
副边额定输出电压
   4±1%(DC)
V
VC
电源电压
  ±12~±15(±5%)
V
IC
电流消耗
VC=±15V     <25
mA
Vd
绝缘电压
在原边与副边电路之间2.5KV有效值/50Hz/1分钟

εL
线性度
<±1
%FS
V0
零点失调电压
TA =25℃ <±20
mV
VOT
失调电压漂移
IP=0  TA =-25~+85℃  <±1
mV/℃
Tr
响应时间
 ≤20
ms
f
响应频率
  20Hz~20kHz

TA
工作环境温度
 -25~+85
TS
贮存环境温度
 -40~+100
RL
负载电阻
≥10K
Ω

标准
Q/3201CHGL02-2007

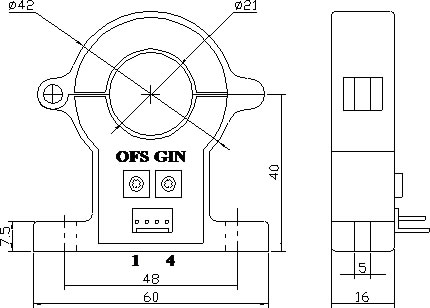

A-CS400EK1系列霍尔可拆交流电流传感器外形尺寸(mm)

A-CS400EK1系列霍尔可拆交流电流传感器安装尺寸

引脚说明:1:+15V 2:-15V 3:Vout 4:0V(电源地) OFS:零点调节 GIN:幅度调节

A-CS400EK1系列霍尔可拆交流电流传感器
