产品名称: CS2500KF2系列霍尔可拆卸电流传感器
型号规格: CS2500KF2系列霍尔可拆卸电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CS2500KF2系列霍尔可拆卸电流传感器产品详细说明:
CS2500KF2系列霍尔可拆卸电流传感器电参数


型号
CS500KF2
CS1000KF2
CS1500KF2
CS2000KF2
CS2500KF2

IPN
原边额定输入电流
500
1000
1500
2000
2500
A
IP
原边电流测量范围
0~±1000
0~±2000
0~±3000
0~±3000
0~±3000
A
VOUT
副边额定输出电压
4±1%
V
VC
电源电压
±12~±15(±5%)
V
IC
电流消耗
VC=±15V                       <25
mA
Vd
绝缘电压
在原边与副边电路之间6KV有效值/50Hz/1分钟

εL
线性度
<1
%FS
V0
零点失调电压
TA =25℃                       <±25
mV
VOM
磁失调电压
IPN→0                          <±30
mV
VOT
失调电压温漂
IP=0  TA =-25~+85℃           <±1
mV/℃
Tr
响应时间
  <7
μs
f
频带宽度(-3dB)
  DC~20
kHz
TA
工作环境温度
  -25~+85
TS
贮存环境温度
  -40~+100
RL
负载电阻
 ≥10K
Ω

标准
Q/3201CHGL02-2007

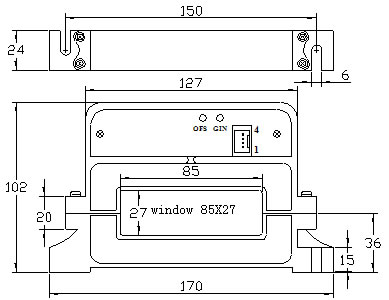

CS2500KF2系列霍尔可拆卸电流传感器外形尺寸(mm)

CS2500KF2系列霍尔可拆卸电流传感器外形尺寸
引脚说明:1:+15V 2:-15V 3:Vout 4:0V(电源地) OFS:零点调节 GIN:幅度调节
引线输出接线:红:+15V 蓝:-15V 黄:Vout 黑:0V(电源地)

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
