产品名称: CS5000KA系列霍尔可拆卸电流传感器
型号规格: CS5000KA系列霍尔可拆卸电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CS5000KA系列霍尔可拆卸电流传感器产品详细说明:

产品描述:
CS5000KA系列霍尔可拆卸电流传感器应用霍尔效应开环原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。

电参数

型号

CS600KA

CS1000KA

CS2000KA

CS3000KA

CS5000KA

IPN

原边额定输入电流

600

1000

2000

3000

5000

A

IP

原边电流测量范围

0~±1200

0~±2000

0~±4000

0~±6000

0~±7500

A

VOUT

副边额定输出电压

4±1%

V

VC

电源电压

±12~±15(±5%)

V

IC

电流消耗

VC=±15V <25

mA

Vd

绝缘电压

在原边与副边电路之间6KV有效值/50Hz/1分钟

εL

线性度

<1

%FS

V0

零点失调电压

TA =25℃ <±25

mV

VOM

磁失调电压

IPN→0 <±30

mV

VOT

失调电压温漂

IP=0 TA =-25~+85℃ <±1

mV/℃

Tr

响应时间

<7

μs

f

频带宽度(-3dB)

DC~20

kHz

TA

工作环境温度

-25~+85

TS

贮存环境温度

-40~+100

RL

负载电阻

≥10K

Ω

标准

Q/3201CHGL02-2007

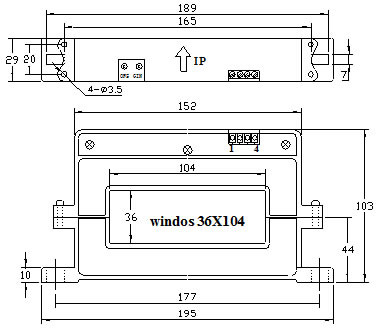

CS5000KA系列霍尔可拆卸电流传感器外形尺寸(mm)

CS5000KA系列霍尔可拆卸电流传感器外形尺寸
引脚说明:1:+15V 2:-15V 3:Vout 4:0V(电源地) OFS:零点调节 GIN:幅度调节

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
