产品简介:
(点击小图查看大图)
CS040GT系列霍尔电流传感器产品详细说明:
产品描述:
CS040GT系列霍尔电流传感器应用霍尔效应开环原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。

电参数



型号

CS010GT

CS020GT

CS030GT

CS040GT



IPN

原边额定输入电流

10

20

30

40

A

IP

原边电流测量范围

0~±20

0~±40

0~±60

0~±80

A

VOUT

副边额定输出电压

±1 (±1%)或±2(±1%)

V

VC

电源电压

+5(±5%)或+12(±5%)

V

IC

电流消耗

VC=+5V / +12V                20

mA

Vd

绝缘电压

在原边与副边电路之间2 .5KV有效值/50Hz/1分钟



εL

线性度

<1

%FS

V0

零点失调电压

IP=0  TA =25℃              2.5±1%

V

VOM

磁失调电压

IPN→0                       <±20

mV

VOT

失调电压温漂

IP=0  TA =-25~+70℃        <±1

mV/℃

Tr

响应时间

≤3

μs

f

频带宽度(-3dB)

DC~20

kHz

TA

工作环境温度

-25~+70

TS

贮存环境温度

-40~+85

RL

负载电阻

≥10K

Ω



标准

Q/3201CHGL02-2007

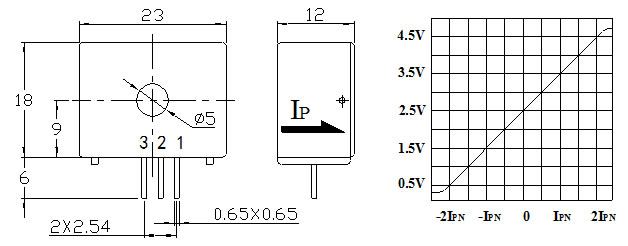

CS040GT系列霍尔电流传感器外形尺寸(mm)

CS040GT系列霍尔电流传感器外形尺寸
引脚说明:1:+5V或+12V 2:0V(电源地) 3:Vout

CS040GT系列霍尔电流传感器
