型号

CSM005SY

CSM010SY

CSM015SY

CSM020SY

CSM025SY

CSM030SY

CSM050SY

I_PN

原边额定输入电流

5

10

15

20

25

30

50

A

I_P

原边电流测量范围

0～±10

0～±20

0～±30

0～±40

0～±50

0～±60

0～±100

A

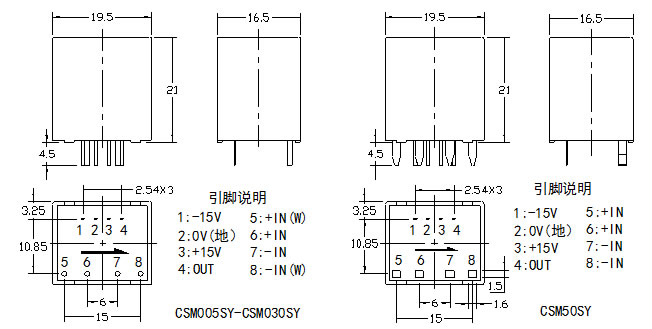

输入引脚尺寸

Ф0.8

Ф1.0

Ф1.0

Ф1.4

Ф1.4

Ф1.6

2X1.6X1.5

mm

K_N

匝数比

3：1500

2：2000

1：1500

1：2000

1：2500

1：3000

1：3125

R_M

内接测量电阻

400

400

400

400

400

400

250

Ω

V_SN

副边额定输出电压

4±0.5%

V

V_C

电源电压

±15(±5%)

V

I_C

电流消耗

<25

mA

V_d

绝缘电压

在原边与副边电路之间2.5 KV有效值/50Hz/1分钟

ε_L

线性度

 <0.1

%FS

X

精度

T_A =25℃                           ±0.7

%

V₀

零点电失调电压

±25

mV

V_OT

失调电压温漂

I_PN=0  T_A = -25～+85℃            <±0.5

mV/℃

Tr

响应时间

<1

us

f

频带宽度(-3dB)

DC～200

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

标准

Q/3201CHGL02-2007
