产品名称: CSM100LA系列霍尔电流传感器
型号规格: CSM100LA系列霍尔电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CSM100LA系列霍尔电流传感器产品详细说明:
CSM100LA系列霍尔电流传感器电参数



型号

CSM050LA

CSM100LA



IPN

原边额定输入电流

50

100

A

IP

原边电流测量范围

0~±75

0~±150

A

ISN

副边额定输出电流

50

50

mA

KN

匝数比

 1:1000

 1:2000



RM

测量电阻(VC=±15V)

IP =±50A时:   50-160

IP =±100A时:   0-110

Ω



(VC=±15V)

IP =±75A时:   50-90

IP =±150A时:   0-33

Ω

VC

电源电压

±12~±15(±5%)

V

IC

电流消耗

VC=±15V                     10+Is

mA

Vd

绝缘电压

在原边与副边电路之间2.5KV有效值/50Hz/1分钟



εL

线性度

<0.2

%FS

X

精度

TA =25℃ VC=±15V            ±0.7

%

I0

零点失调电流

TA =25℃                     <±0.20

mA

IOM

剩余电流

IP→0                         <±0.15

mA

IOT

失调电流温漂

IP=0  TA = -25~+85℃        <±0.5

mA

Tr

响应时间

<1

μs

f

频带宽度(-1dB)

DC~100

kHz

TA

工作环境温度

-25~+85

TS

贮存环境温度

-40~+100

RS

副边线圈内阻(TA =25℃)

35

120

Ω



标准

Q/3201CHGL02-2007

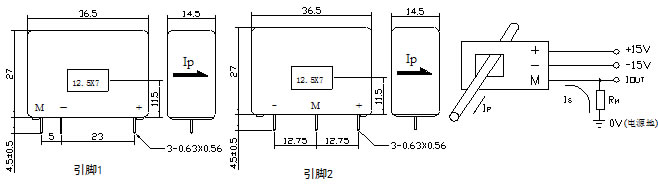

外形尺寸及外部接线图

CSM100LA系列霍尔电流传感器外形尺寸
CSM100LA系列霍尔电流传感器

CSM100LA系列霍尔电流传感器
