H-JK系列霍尔接近开关产品详细说明：

简介

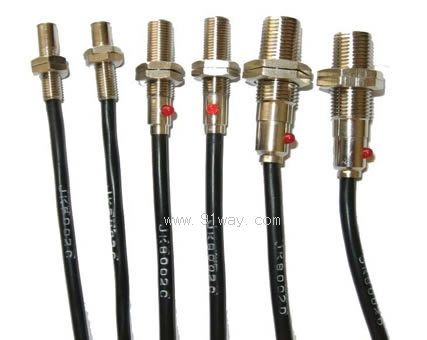

H-JK系列霍尔接近开关是根据霍尔效应原理制成的新型自动化开关器件。本产品采用圆管形防水设计，达IEC144标准，外形尺寸与电气参数均参照日本立石电机株式会社OMRON产品。在轻工、化工、纺织、印刷、机械、冶金、电信、交通、自控、电子计算机等领域有广泛的应用。JK系列按工作状态分为三类：JK－常开型、JB－常闭型、JZ－自锁型。

特点
响应频率高 重复定位精度高 抗干扰能力强 多种保护功能,有工作状态指示灯 可以和编程控制器(PC)直接接口 高可靠性,长寿命

技术参数

型号       参数

JK   JB   JZ

5002C

8002C

5002D

8002D

5020D

8020D

5050D

8050D

8100D

电源电压 (V)

5～24

8～30

负载电流(mA)

20

200

500

1000

工作距离(mm)

5～7

8～11

5～7

8～11

5～7

8～11

5～7

8～11

8～11

输出低电平(V)

≤0.4

≤0.5

≤1.0

响应頻率(KHz)

100

50

定位精度(mm)

0.02

指示灯

N/Y

Y

Y

Y

极性和浪涌保护

N

N

Y

Y

过热保护

Y

Y

Y

Y

输出方式

NPN

NPN/PNP

工作温度 (℃)

, Ⅰ -40～+125  &n, bsp; Ⅱ -25～+85

接线图



外型结构参数


1、JK、JB、JZ系列均采用三芯护套电缆,长度为50cm. 2、接线方式　 红：电源（Vcc）； 黄：输出（OUT）； 黑：地线（GND）。3、外形尺寸（单位：mm）

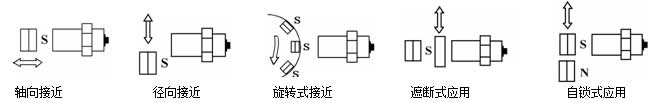

触发方式


使用说明
1、配套磁钢采用Φ8×4钕铁硼磁钢S面（表面磁感应强度为0.3T）；也可以采用其他磁钢,但工作距离可能变化。
2、输出极性未明确要求者按NPN常开供货。
3、外形结构参数除附图外,还可根据顾客要求制作，电缆长可根据顾客要求供货。
4、订货请写明型号全称,如H-JK5020D。
