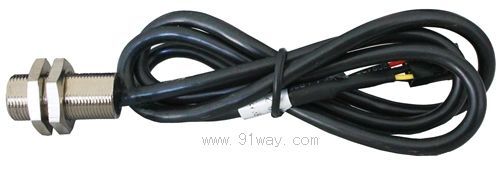

HCL201型霍尔齿轮传感器产品详细说明：

简介
HCL201型是一种新型的霍尔齿轮传感器，用于检测速度、角度、转速等。它采用独特的信号处理方式能使传感器与齿轮间的工作间隙达到3mm以上，精确的占空比信号输出，工作频率低至0Hz。广泛的应用于汽车凸轮和曲轴速度/位置检测；汽车和工业用速度表；链条传送带速度和距离检测；跑步机等。

特点
1、 检测黑色金属。
2、 真正的零速度工作。
3、 工作间隙大，可达到3mm以上。
4、 精确的占空比信号输出，工作电压范围宽。
5、 采用一体化封装，可靠性高。
6、 外壳采用整体铜壳，抗电磁干扰

技术参数

	型号	HCL201
VCC	工作电压	+5～+24	V
ICC	工作电流	<15	mA
VOL	输出低电平	≤0.4	V
VOH	输出高电平	≥VCC-0.5	V
IOUT	输出电流	20	mA
Tr	上升时间	2（CL=10pF）	us
Tf	下降时间	2（CL=10pF）	us
d	工作距离	1～3	mm
f	响应频率	0～20	kHz
D	占空比	45%～55%
TA	工作环境温度	-40～+125	℃
TS	贮存环境温度	-40～+150	℃
	电源极性保护	有
	备注	传感器电缆线长0.5m，可按用户要求提供

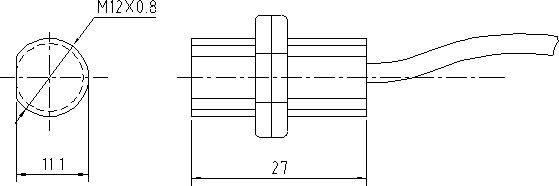

结构尺寸（mm）

接线说明： 红线，Vcc 黑线，地 黄线，输出

使用说明
传感器安装时，齿轮传动方向与传感器缺口平面保持平行以得到最佳的灵敏度。适当调节工作距离，可使传感器可靠工作。
