产品名称：

ZX2系列电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 起动电阻器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZX2系列电阻器产品详细说明：

1、用途
ZX2系列电阻器，适用于交流50Hz，电压至660V及直流电压440V的电路中，主要做为电动机的起动、制动及调速之用。
电阻器制成敞开式，故应安装在室内，并加以遮栏，以防工作人员不慎触及电阻器的带电部分。

2、结构
ZX2系列电阻器由康铜线绕成板形元件组成，两端具有开口的长孔作为安装之用。将所需元件用云母管一同穿在两根螺杆上，然后紧同在钢板制成的架上。其元件制成ZB2型线绕元件。
ZX2系列板型电阻器其容量为3.5千瓦。

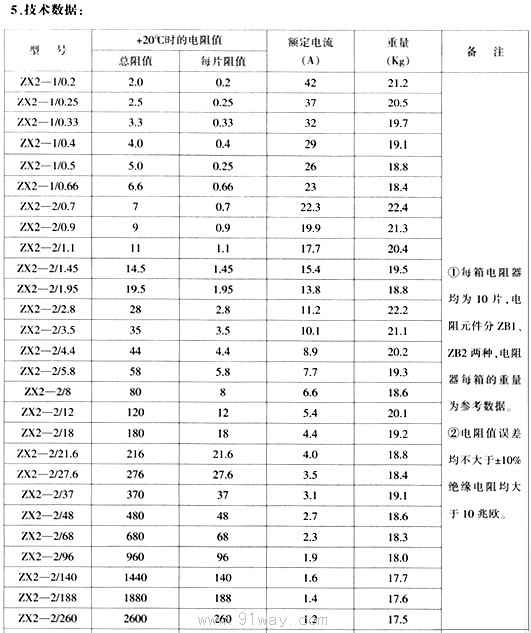

型号	+20℃时电阻元件的电阻（Ω）	负载电流（A）	电阻元件型号	每箱所装电阻元件的数量	备注
ZX2-1/0.2	0.20	43	ZB1-0.2	10
ZX2-1/0.25	0.25	38	ZB1-0.25	10
ZX2-1/0.33	0.33	32	ZB1-0.33	10
ZX2-1/0.4	0.40	29	ZB1-0.4	10
ZX2-1/0.5	0.50	26	ZB1-0.5	10
ZX2-1/0.66	0.66	23	ZB1-0.66	10
ZX2-2/0.7	0.70	22.3	ZB2-0.7	10
ZX2-2/0.9	0.90	19.9	ZB2-0.9	10
ZX2-2/1.1	1.10	17.8	ZB2-1.1	10
ZX2-2/1.45	1.45	15.4	ZB2-1.45	10

型号	总电阻(Ω)	负载电流(A)	电阻元件型号	每箱所装电阻元件的数量	备注
ZX2-2/1.95	19.5	13.8	ZB2-1.95	10
ZX2-2/2.8	28	11.2	ZB2-2.8	10
ZX2-2/3.5	35	10.1	ZB2-3.5	10
ZX2-2/4.4	44	8.9	ZB2-4.4	10
ZX2-2/5.8	58	7.7	ZB2-5.8	10
ZX2-2/8	80	6.6	ZB2-8	10
ZX2-2/12	120	5.4	ZB2-12	10
ZX2-2/18	180	4.4	ZB2-18	10
ZX2-2/21.6	216	4.0	ZB2-21.6	10
ZX2-2/27.6	276	3.5	ZB2-27.6	10
ZX2-2/37	370	3.1	ZB2-37	10
ZX2-2/48	480	2.7	ZB2-48	10
ZX2-2/68	680	2.3	ZB2-68	10
ZX2-2/96	960	1.9	ZB2-96	10
ZX2-2/140	1400	1.6	ZB2-140	10
ZX2-2/188	1880	1.4	ZB2-188	10
ZX2-2/260	2600	1.2	ZB2-260	10

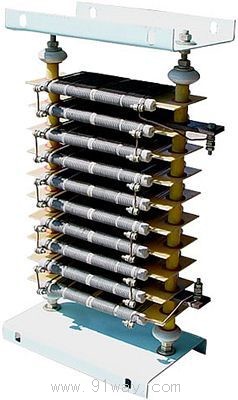

ZX2系列电阻器

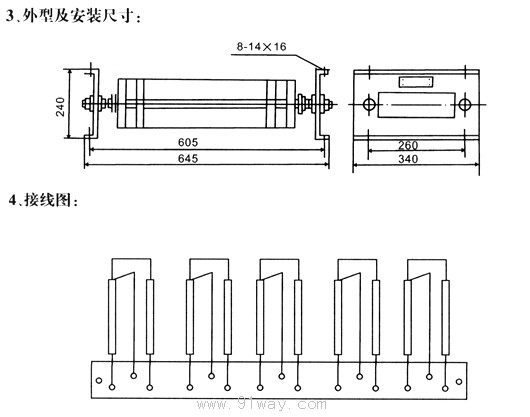

ZX2系列电阻器（示意图）
