产品名称: GW7A系列户外高压隔离开关
型号规格: GW7A系列户外高压隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外隔离开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GW7A系列户外高压隔离开关产品详细说明:

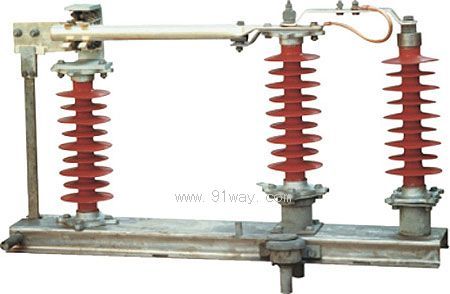

GW7A系列隔离开关为三柱式水平双断口结构的三相交流50Hz的户外高压电器。供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电器与带电压线路进行电气隔离之用。

GW7A系列户外高压隔离开关用CJ6-XG型电动机机构操作,附装的I型接地开关用CS17-G型手力操动机构进行操作,II型接地开关用CS9-G型手力操动机构操作。GW7A-500D 型的接地开关(II型)用CJ6-XG电动机构或CS9-G手力机构操作。CS17-G手力机构操作。145、220KV为三相联动;330、500KV为单相操作,配用电动机构时节,通过汇控箱可以实现三相电气联动。

GW7A系列户外高压隔离开关可一侧或两侧附装接地开关。开关本体设有机械联锁装置,能确保隔离开关和接地开关两者操作顺序的正确性。GW7A-220D(W)在荷兰KEMA通过三相动热稳定试验。

序号

项 目 参 数

1

额定电压 kV

220

2

最高工作电压 kV

252

3

额定电流 A

630

1000

1250

1600

2000

2500

3150

4

额定热稳定电流(有效值) kA

20

31.5

40/40/50

50

5

额定热稳定时间 S

3

3

3

3

6

额定动稳定电流(峰值) kA

50

80

100/100/125

125

7

1min工频而压(有效值)kV

对地

395(460)

460

断口

460(530)

530

8

雷电冲击耐压(峰值)kV

对地

950(1050)

1050

断口

1050(1200)

1200

9

额定接线端机械负荷 N

1000或1500

3000

10

开断电容电流 A

0.6

0.5

11

电动分合闸时间 S

6±1

6.4±1

12

爬电距离 mm

普通

3740

3740

防污

5500

5360

13

接地开关

动稳定电流(峰值)KA

Ⅰ型

23

23

23

Ⅱ型

50

80

100/125

125

热稳定电流(有效值)KA

Ⅰ型

10(1S)

10(1S)

10(1S)

Ⅱ型

20(3S)

31.5(3S)

40/50(3S)

50(3S)

14

配用机构

隔离开关

CJ2-G或CS17-G

CJ2-G

CJ2-XG

CJ2-GIV

CJ2-GⅡ

接地开关

Ⅰ型

CS17—G或CS17—Ⅱ

Ⅱ型

CS9—G

CS9—G

15

重量kg

不接地

560

585

620

1500

单接地

650

675

710

1570

双接地

700

725

760

1640


GW7A系列户外高压隔离开关
