 产品名称： ZX型轴销式传感器
型号规格： ZX型轴销式传感器
  放大图片 放大图片
产品类别： 常规产品 -- 仪器仪表 -- 称重传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
ZX型轴销式传感器产品详细说明：
ZX型轴销式传感器主要是替代平衡滑轮、定滑轮的轴或其他形式的销轴，常用于启闭机、港机、环链葫芦等起重设备，以及无法安装其它类型传感器的场合。型号标注例如“ZX-20t”。

表



фD

фd

L

L1

L2

L3

a

b

c

M

ZX-2t

50

40

150

128

102

50

6

5

7

M6

ZX-5t

70

60

210

176

130

74

8

9

12

M10*1

ZX-10t

70

60

210

176

130

74

8

9

12

ZX-20t

105

90

250

212

156

96

10

13

13

ZX-30t

105

90

250

212

156

96

10

13

13

ZX-50t

130

120

280

242

176

116

10

13

13


ZX型轴销式传感器标准系列尺寸图

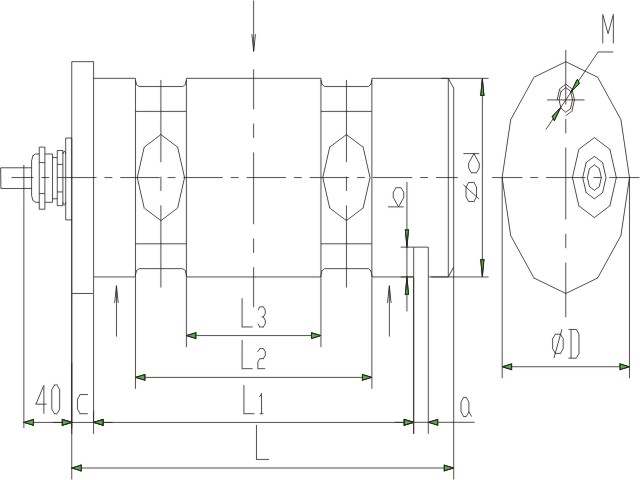

ZX型轴销式传感器外形尺寸

ZX型轴销式传感器标准系列尺寸图

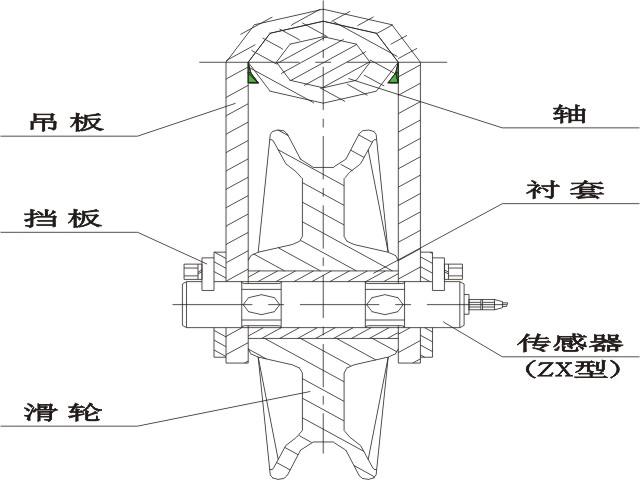

ZX型轴销式传感器结构图

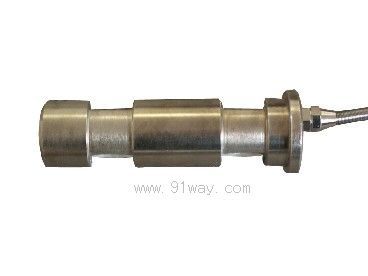

ZX型轴销式传感器
ZX型轴销式传感器（示意图）
