GW32-12/40.5/72.5型高压户外隔离开关产品详细说明：

GW32系列交流高压隔离开关是三相交流、频率为50Hz的户外高压输电设备，用以无载情况下断开或接通高压线路，改变配电装置及母线的运行方式，以及在检修母线、断路器等电器设备时，实现安全的电气隔离。

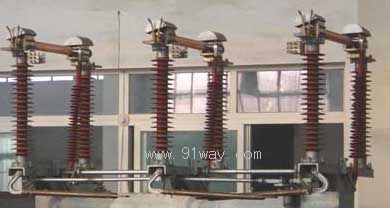

GW32-12/40.5/72.5型高压户外隔离开关为双柱水平断口垂直开启式结构，分闸后其断口清晰可见，利于巡视。产品具有占地面积小、相间距离小、结构简单、操作方便、外观简捷等优点。导电闸刀采用两步动作，即动触头与静触座接触后动触头翻转40°，使动、静触头之间的接触压力稳定、可靠，达到与静触指紧密接触。静触座装配采用内藏外压式结构，触指弹簧不会产生分流。转动部分轴承采用双封闭和自润滑轴承，保持良好润滑及转动灵活，一般很少需要检修。 本产品可以从地面以上进行供货。
本产品符合GB1985-2004《交流高压隔离开关与接地开关》，等效采用IEC60129（1984）《交流高压隔离开关与接地开关》及GB/T11022－1999《高压开关设备和控制设备标准的共用技术要求》。
本产品配用的是棒形支柱复合绝缘子（也可以配用瓷绝缘子，根据使用污秽条件分为三级防污型和四级防污型），按接地方式可分“不接地”、“前接地（副触座侧带接地开关）”、“后接地（主触座侧带接地开关）”、“双接地”四种形式。
　
产品的分类
1、 GW32－12、40.5、72.5型户外隔离开关是由三个独立的单相隔离开关与整体槽钢横梁及两根立柱组成，它是派生带接地开关的基本单元。
2、 前接地开关每相装一个接地开关（副触指座侧带接地开关）。
3、 后接地开关每相装一个接地开关（主触指座侧带接地开关）。
4、 双接地开关每相装二个接地开关。
5、 安装方式为水平安装。
6、 按操作方式分为三极联动或单极操作。
7、 按采用绝缘子材料分瓷绝缘子和复合绝缘子。
8、 按工作环境分为Ⅲ级防污和Ⅳ级防污。
9、 按操动机构分为主刀（隔离开关）有电动与手动两种操动机构，地刀（接地开关）只有手动操动机构。主刀手动时，使用CS17－G手搬式操动机构或CS9-G手摇操动机构，地刀使用CS17-G手搬式操动机构。

产品的技术参数
1、 隔离开关的主要技术参数见表1
表 1

分 类	型 号	额 定 电 压 kV	额定 电流 A	隔离开关		接地开关		接地 种类	所配机构
				额定峰值耐受电流kA（峰值）	额定短时耐受电流kA/4s（有效值）	额定峰值耐受电流kA（峰值）	额定短时耐受电流kA/4s（有效值）		隔离 开关		接地 开关
防 污 型	GW32—	12 40.5 72.5	630	50	20	50	20	不接地 左单接地 右单接地 双接地	手摇 机构或手搬机构	电动机构	CS17-G
			1250	80	31.5	80	31.5
			1600	100	40	100	40
			2000
			2500

注：12kV最大额定电流为1250A
三、订货需知
订货时应说明：产品型号、额定电压、额定电流、接地种类（前接地、后接地、双接地、不接地）、防污等级，手动机构、电动机构等特殊要求。
