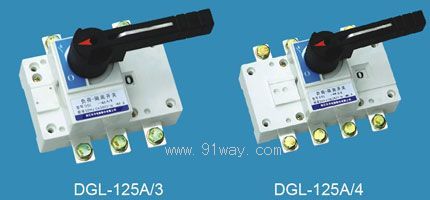

DGL系列125～630A隔离开关产品详细说明：

DGL系列125～630A隔离开关使用环境

DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2K米；
环境温度不高于40℃，不低于-5℃；
相对湿度不大于95%；
无爆炸危险介质环境；
无雨雪侵袭环境；
注：若预期使用于周围空气温度高于+40℃或低于-5℃～-45℃的条件下，用户应向制造厂说明。

用途
DGL系列125～630A隔离开关用于交流50赫兹，额定电压至660V，直流额定电压至440V，额定电流至1600A。用于不频繁接通与分断电路。

表

一常开一常闭	11	NO+NC
二常开二常闭	22	2NO+2NC

选型举名例：额定电流630A，有中性极转换一隔离开关，柜外操作 DGL Z-630A/4J




DGL系列一隔离开关从125-4000A分18个规格是模块化设计基础型，具有三极，四极(三极+可通断中性极)，适用于电路和接通与分断或电气隔离，1000A以上只做电气隔离。
正面设有标记窗口指示触头通断状态。
根据需要可提供后面观察窗口，直接观察触头通断状态，窗口样式见 DGL-125~1600A/H柜后操作负荷一隔离开关。

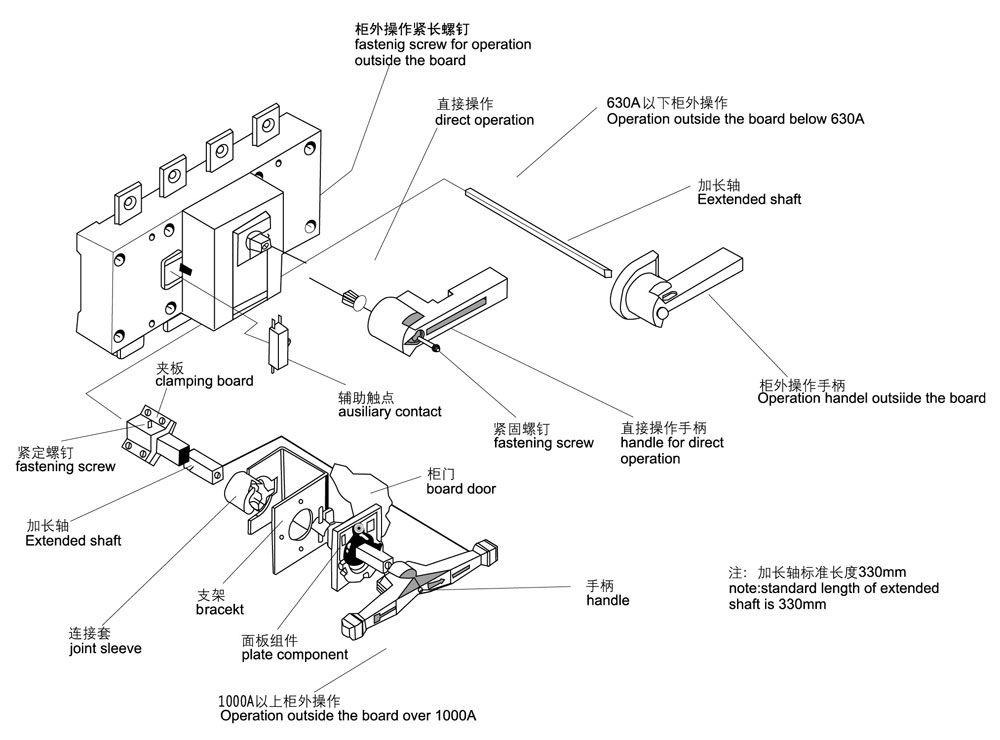

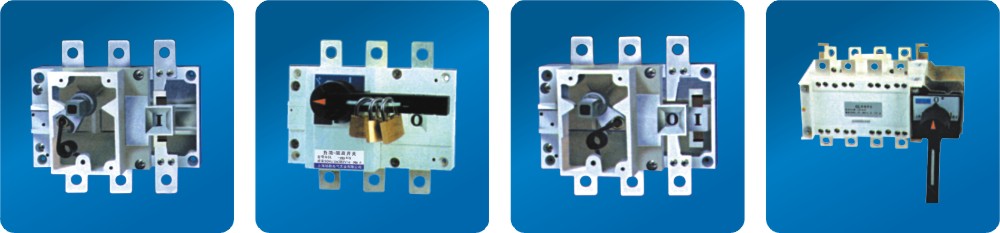

操作方式
直接操作：手柄直接安装在开关中间。
柜外操作：手柄安装在配电柜柜门外。
可配装两组辅助触点。

DGL系列125～630A隔离开关性能与机械性能

约定发热电流lth A	125A	160A	200A	250A	315A	400A	500A	630A
约定发热电压Ui(V)	750	750	750	750	1000	1000	1000	1000
介电强度 V	5000	5000	5000	5000	8000	8000	8000	8000
额定冲击耐受电压 Uimp KV(安装类别IV)	8	8	8	8	12	12	12	12
额定工作电流 le(A)
400V AC21B AC22B AC23B	125 125 125	160 160 160	200 200 200	250 250 250	315 315 315	400 400 340	500 500 425	630 630 500
750V AC21B AC22B AC23B	125 125 80	160 160 80	160 160 100	200 160 125	315 315 125	400 315 125	400 315 125	500 315 125
220V DC21 DC22 DC23	125 125 125	160 160 125	200 200 160	250 250 200	315 315	400 400	500 400	630 500
440V DC21 DC22 DC23	100 100 100	125 125 125	160 160 160	200 200 200	315 315	400 400	400 400	500 500
电动机功率P(KW)
400V 750V	63 75	80 75	100 90	132 110	160 185	220 185	280 185	315 185
过载能力
额定短时耐受电流lcw(KA Rms)0.1S/1.0S	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25
接通分断能力
额定接通能力lcn(A Rms)AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000
额定分断能力lcm(A Rms)AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200
额定短路接通能力lcm(KA峰值)	12	12	17	17	30	30	40	40
机械寿命(循环操作次数)	10000	10000	10000	10000	5500	5500	5500	5500
电气寿命(循环操作次数)
额定电压Ue=660V 额定电流le COS∮＝0.95 AC21B COS∮＝0.65 AC22B COS∮＝0.35 AC23B	1500 1000 500	1500 1000 500	1500 1000 500	1500 1000 500	750 500 250	750 500 250	750 500 250	750 500 250
操作力距(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5
重量(kg) 3极 3 poles 4极 4 poles	1 1.5	1 1.5	2 2.5	2 2.5	3.5 4	3.5 4	4 4.5	4 4.5

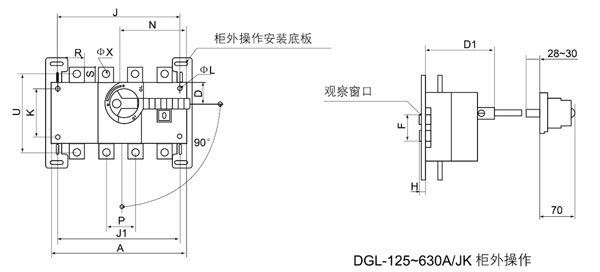

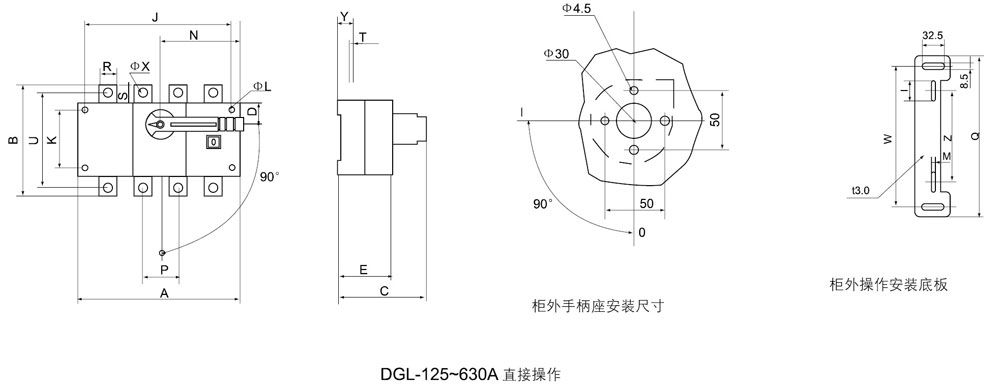

DGL系列125～630A隔离开关外形与安装尺寸

型号规格	底板尺寸
DGL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

型号规格	外型尺寸与安装尺寸
DGL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A/3	140	135	125	27	92	73	5.5	120	120	65	85	36	20	25	3.5	115	9	25	59	10
125A/4	170	135	125	27	92	73	5.5	150	150	65	85	36	20	25	3.5	115	9	25	59	10
160A/3	140	135	125	27	92	73	5.5	120	120	65	85	36	20	25	3.5	115	9	25	59	10
160A/4	170	135	125	27	92	73	5.5	150	150	65	85	36	20	25	3.5	115	9	25	59	10
200A/3	180	170	138	35	98	86	5.5	160	160	90	115	50	25	30	3.5	140	11	25	76	15
200A/4	230	170	138	35	98	86	5.5	210	210	90	115	50	25	30	3.5	140	11	25	76	15
250A/3	180	170	138	35	98	86	5.5	160	160	90	115	50	25	30	3.5	140	11	25	76	15
250A/4	230	170	138	35	98	86	5.5	210	210	90	115	50	25	30	3.5	140	11	25	76	15
315A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20
630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

DGL系列125～630A隔离开关
