产品名称: LM-0.5系列电流互感器
型号规格: LM-0.5系列电流互感器
  放大图片 放大图片
产品类别: 特别推荐 -- 低压电器 -- 低压电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LM-0.5系列电流互感器产品详细说明:
一、适用范围
LM-0.5型电流互感器系小型母线式电流互感器,供50赫,500伏及以下的户内装置用,作为测量电流、电能及继电保护之用。

二、结构
LM-0.5系列电流互感器铁心系硅钢片卷成,二次线圈均匀饶在铁心上。无一次母线,亦不附有固定母线的装置。整个铁心用两个夹件紧固。

三、主要技术参数
1、额定一次电流为下列之一:800、1000、1500、2000、3000、4000及5000安;
2、额定二次电流:5安;
3、准确级次及额定负荷:
800/5安 0.6欧时0.5级
1000-5000/安 0.8欧时0.5级

四、外形及安装尺寸

电流比
a(毫米)
A(毫米)
b(毫米)
B(毫米)
h(毫米)
H(毫米)
ød(毫米)
800/5
130
160

110
-115
260
ø10
1000/5
1500/5
2000/5
265
ø106
3000/5
160
220

146
-225
360
ø150
4000/5
ø140



额定一次电流
(A)
额定二次电流
(A)
一次安匝数 准确级 额定输出
(VA)
5,10,15,30,50,75,100 5 150 0.5 5
20,40,100,200 200 5
300,400,500,600 300-600 5
800 800 20
1000-5000 1000-5000 20

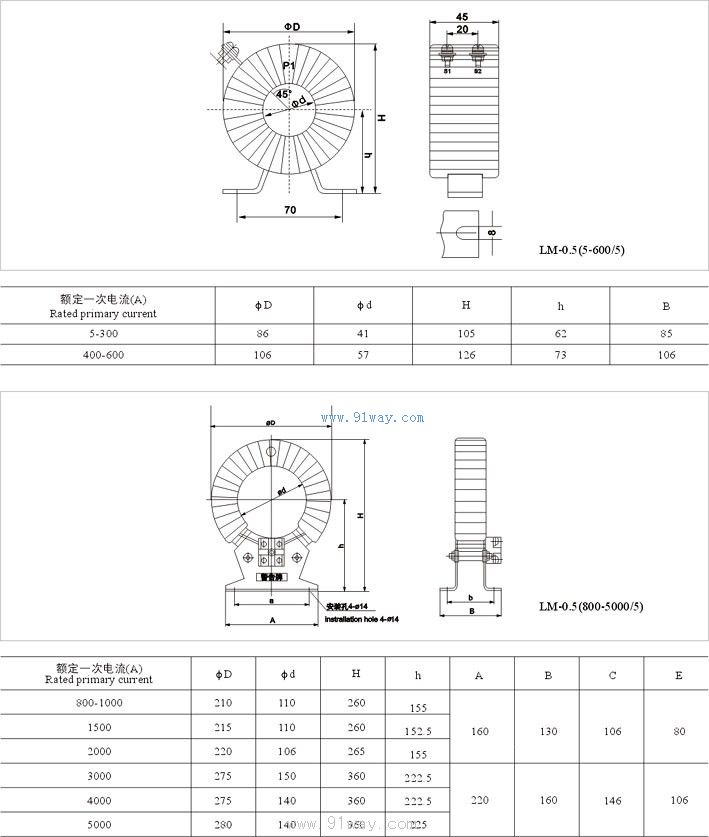

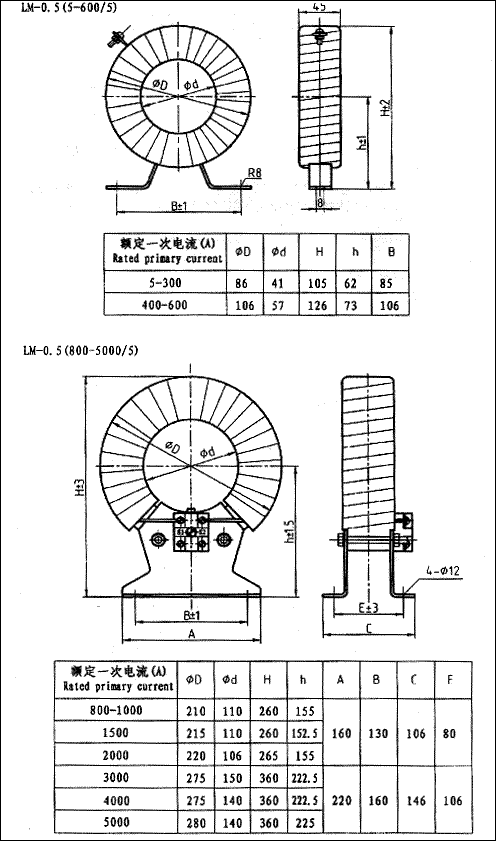

LM-0.5系列电流互感器安装尺寸

LM-0.5系列电流互感器安装尺寸

LM-0.5系列电流互感器

LM-0.5系列电流互感器
