产品名称: DGL系列1000~4000A隔离开关
型号规格: DGL系列1000~4000A隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 隔离开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DGL系列1000~4000A隔离开关产品详细说明:
DGL系列1000~4000A隔离开关

使用环境
DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2000米;
环境温度不高于40℃,不低于-5℃;
相对湿度不大于95%;
无爆炸危险介质环境;
无雨雪侵袭环境;
注:若预期使用于周围空气温度高于+40℃或低于-5℃~-45℃的条件下,用户应向制造厂说明。

DGL系列1000~4000A隔离开关用途
交流50赫兹,额定电压至660V,直流额定电压至440V,额定电流至1600A。用于不频繁接通与分断电路。

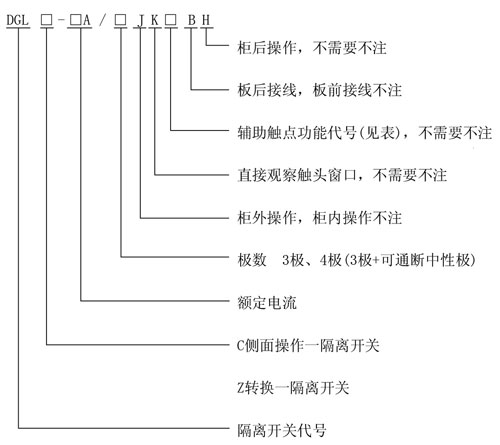

DGL系列1000~4000A隔离开关型号说明

一常开一常闭
11
NO+NC
二常开二常闭
22
2NO+2NC

选型举名例:额定电流630A,有中性极转换一隔离开关,柜外操作 DGL Z-630A/4J

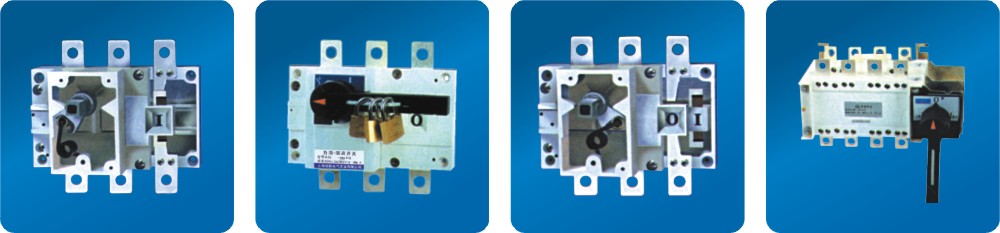

DGL系列1000~4000A隔离开关外形图

DGL系列一隔离开关从125-4000A分18个规格是模块化设计基础型,具有三极,四极(三极+可通断中性极),适用于电路和接通与分断或电气隔离,1000A以上只做电气隔离。
正面设有标记窗口指示触头通断状态。
根据需要可提供后面观察窗口,直接观察触头通断状态,窗口样式见 DGL-125~1600A/H柜后操作负荷一隔离开关。
操作方式
直接操作:手柄直接安装在开关中间。
柜外操作:手柄安装在配电柜柜门外。
可配装两组辅助触点。

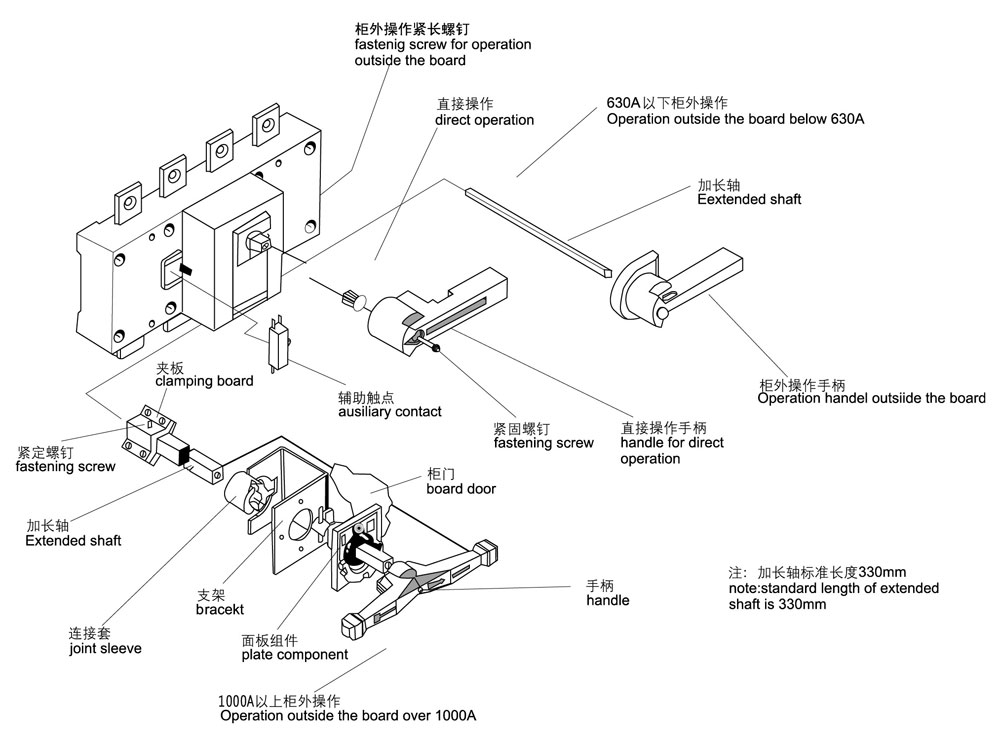

DGL系列1000~4000A隔离开关装配图

性能与机械性能

约定发热电流lth A
1000A
1250A
1600A
2000A
2500A
3150A
4000A
约定发热电压Ui(V)
1000
1000
1000
1000
1000
1000
1000
介电强度 V
10000
10000
10000
10000
10000
10000
10000
额定冲击耐受电压 Uimp KV(安装类别IV)
12
12
12
12
12
12
12

额定工作电流 le(A)

400V  AC21B

      AC22B

      AC23B

1000

1000

800
1250

1250

1000
1600

1600

1250
2000

2000

1250
2500

2500

1250
3150

2500

1250
4000

2500

1250
750V  AC21B

      AC22B

      AC23B
1000

800

400
1000

800

400
1600

800

500
2000

2000

1000
2500

2000

1000
3150

2000

1000
4000

2000

1000

220V  DC21

      DC22

      DC23

440V  DC21

      DC22

      DC23

电动机功率P(KW)

400V

750V

560

475
560

475
560

475
710

750
710

750
710

750
710

750

过载能力

额定短时耐受电流lcw(KA Rms)0.1S/1.0S
90/50
90/50
90/50
90/50
90/50
90/50
90/50
接通分断能力
额定接通能力lcn(A Rms)AC23B 400V
10000
10000
10000
10000
10000
10000
10000
额定分断能力lcm(A Rms)AC23B 400V
8000
8000
8000
8000
8000
8000
8000
额定短路接通能力lcm(KA峰值)
70
70
70
70
70
70
70
机械寿命(循环操作次数)
4000
4000
3000
2500
2500
2500
2500

电气寿命(循环操作次数)

额定电压Ue=660V 额定电流le
COS∮=0.95 AC21B
COS∮=0.65 AC22B
COS∮=0.35 AC23B


600
400
200

600
400
200

450
300
150

400
200
100

400
200
100

350
200
100

350
200
100

操作力距(Nm)

27
27
27
60
60
60
110

重量(kg)   3极 3 poles

           4极 4 poles

10.5

13
10.5

13
16

20
31

40
31

40
42

49
90

102

外形与安装尺寸

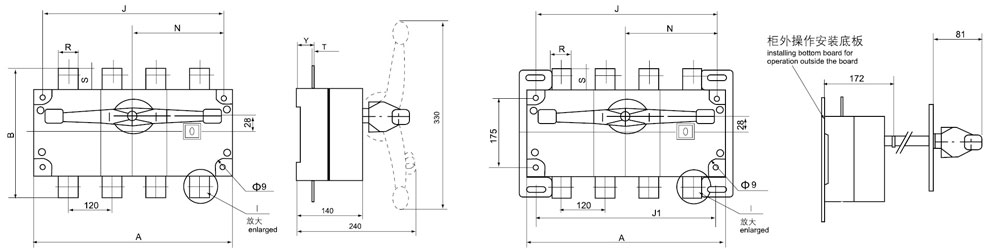

DGL系列1000~4000A隔离开关安装尺寸1

DGL-1000~1600A直接操作                        DGL-1000~1600A/J柜外操作

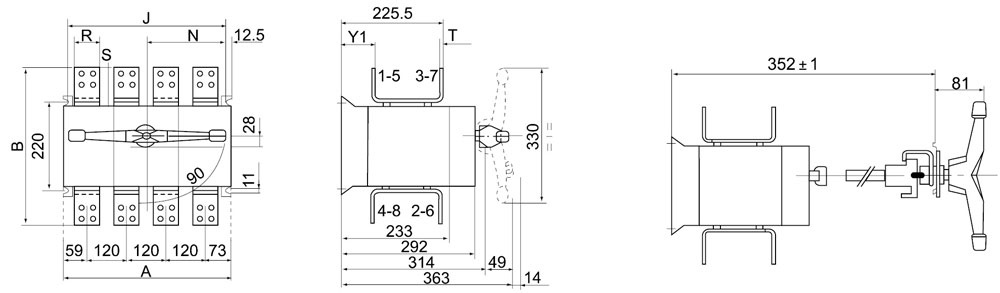

DGL系列1000~4000A隔离开关安装尺寸2
DGL-2000~2500A正面直接操作                          DGL-2000~2500A/J正面柜外操作

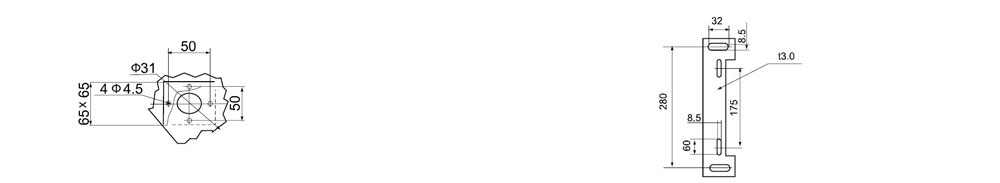

DGL系列1000~4000A隔离开关开孔尺寸
柜外手柄座安装尺寸  柜外操作安装底板

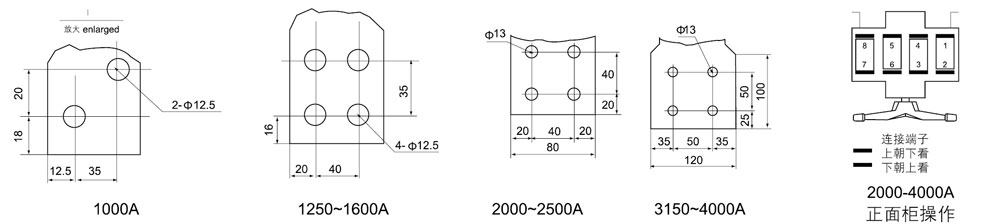

接线端子
DGL系列1000~4000A隔离开关接线端子

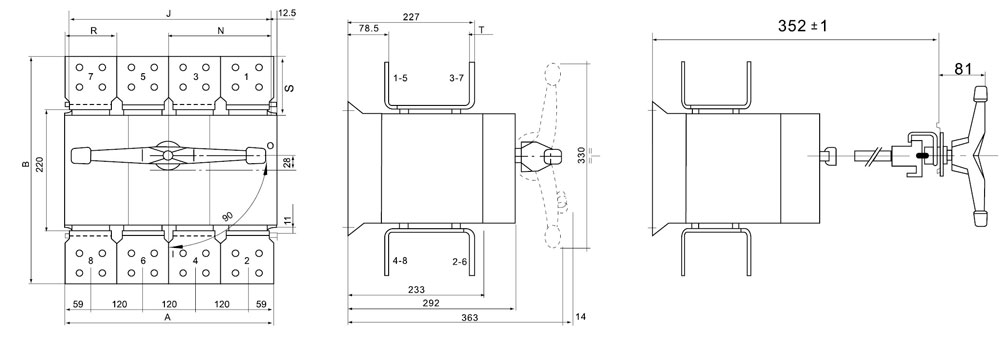

DGL系列1000~4000A隔离开关安装示意图1
DGL-3150A正面直接操作                DGL-2000~4000A正面柜外安装尺寸

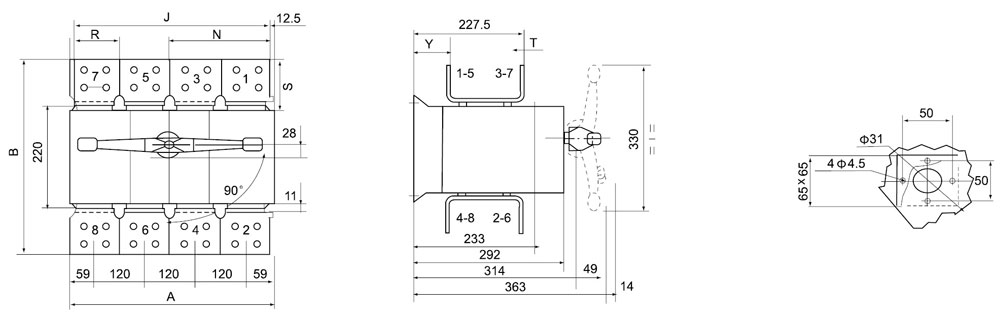

DGL系列1000~4000A隔离开关安装示意图2

DGL-4000A正面直接操作                        DGL-3150~4000A/J正面柜外操作


型号规格
外形尺寸与安装尺寸
DGL-1000~1600A
A
B
J
J1
N
R
S
T
Y
1000A/3
378
312
355
355
186
60
56
8
48
1000A/4
492
312
470
470
248
60
56
8
48
1250A/3
378
338
355
355
186
80
69
8
48
1250A/4
492
338
470
470
248
80
69
8
48
1600A/3
378
338
355
355
186
80
69
8
49
1600A/4
492
338
470
470
248
80
69
10
49
2000A/3
378
455
355
355
186
80
127
10
78.5
2000A/4
492
455
470
470
248
80
127
10
78.5
2500A/3
378
455
355
355
186
80
127
10
78.5
2500A/4
492
455
470
470
248
80
127
10
78.5
3150A/3
378
514
355
355
186
120
157
12
78.5
3150A/4
492
514
470
470
248
120
157
12
78.5
4000A/3
378
514
355
355
186
120
157
78.5
4000A/4
492
514
470
470
248
120
157
78.5
