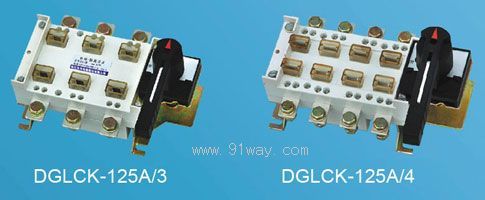

DGLCK系列125～630A隔离开关产品详细说明：

使用环境
DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2000米；
环境温度不高于40℃，不低于-5℃；
相对湿度不大于95%；
无爆炸危险介质环境；
无雨雪侵袭环境；
注：若预期使用于周围空气温度高于+40℃或低于-5℃～-45℃的条件下，用户应向制造厂说明。

用途
DGLCK系列125～630A隔离开关用于交流50赫兹，额定电压至660V，直流额定电压至440V，额定电流至1600A。用于不频繁接通与分断电路。


表

一常开一常闭	11	NO+NC
二常开二常闭	22	2NO+2NC

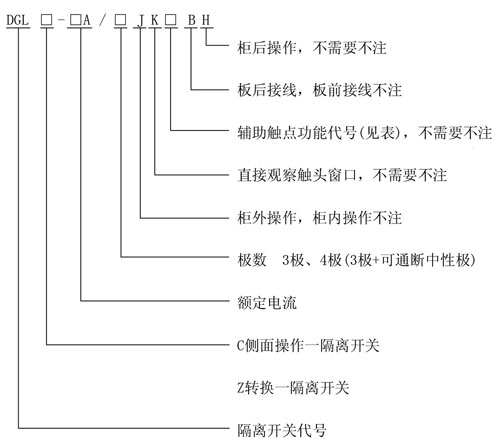

选型举名例：额定电流630A，有中性极转换一隔离开关，柜外操作 DGL Z-630A/4J

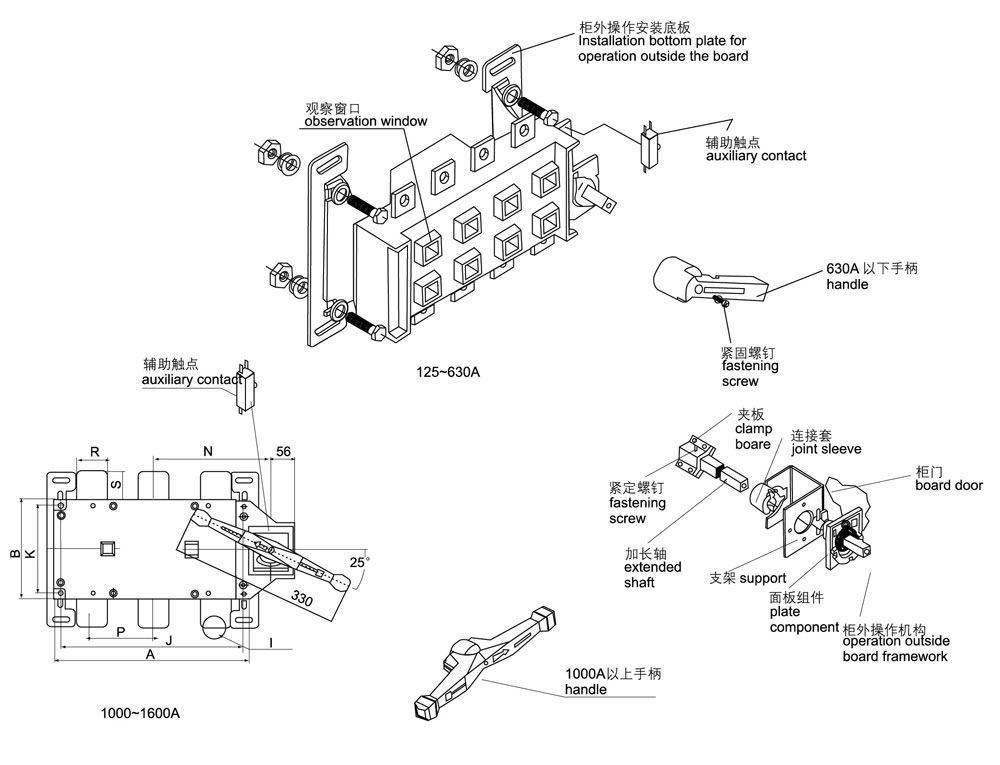

DGLCK-125～3150A适用于电路的接通与分断或电气隔离。有三级、四极、(三极+可通断中性极)
可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
直接操作：手柄安装在开关右侧。
柜外操作：手柄安装在配电柜柜门外。
根据需要可配装两组辅助触点。
加长轴用于柜外操作。
电气性能与机械性能和DGL-125~3150A电气性能与机械性能对应相同。

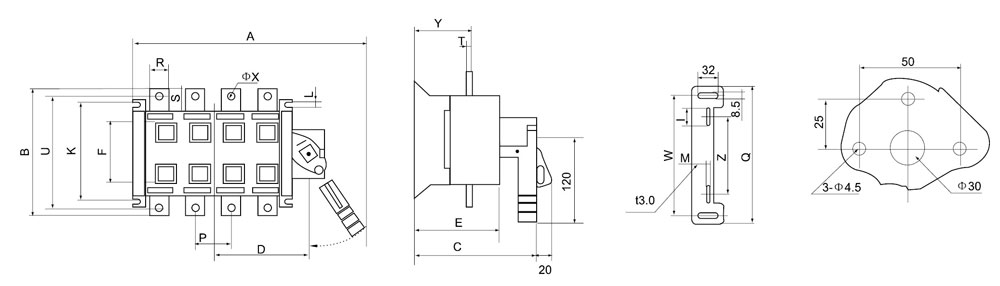

DGLCK系列125～630A隔离开关外形与安装尺寸


      DGLCK-125～630A直接操作        柜外操作安装底板       柜外手柄座安装尺寸

型号规格	底板尺寸
DGLCK-125～630A	I	M	Z	W	Q
125A	55	6.5	110	216	244
160A	55	6.5	110	216	244
200A	55	6.5	110	216	244
250A	55	6.5	110	216	244
315A	60	8.5	170	280	311
400A	60	8.5	170	280	311
500A	60	8.5	170	280	311
630A	60	8.5	170	280	311

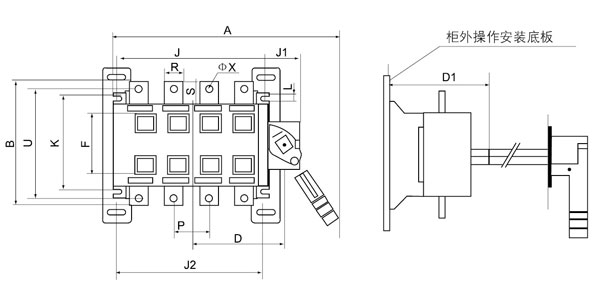

DGLC-125～630A/JK柜外操作
