产品简介:
(点击小图查看大图)
DGLH系列125~630A隔离开关产品详细说明:
DGLH系列125~630A隔离开关

使用环境
DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2000米;
环境温度不高于40℃,不低于-5℃;
相对湿度不大于95%;
无爆炸危险介质环境;
无雨雪侵袭环境;
注:若预期使用于周围空气温度高于+40℃或低于-5℃~-45℃的条件下,用户应向制造厂说明。

用途
DGLH系列125~630A隔离开关用于交流50赫兹,额定电压至660V,直流额定电压至440V,额定电流至1600A。用于不频繁接通与分断电路。



一常开一常闭
11
NO+NC
二常开二常闭
22
2NO+2NC


选型举名例:额定电流630A,有中性极转换一隔离开关,柜外操作 DGL Z-630A/4J

DGLH系列125~630A隔离开关外形图

125~630A适用于电路的接通与分断或电气隔离,1000A以上只适用于电气隔离。
125~630A有三极、四极(三极+可通断中性极)。
630A以下可根据需要提供有观察窗口的产品,直接观察触头的通断状态。
可根据需要配装两组辅助触点。
电气性能与机械性能和DGL-125~1600A电气性能与机械性能对应相同。
注:仅提供柜外操作产品。

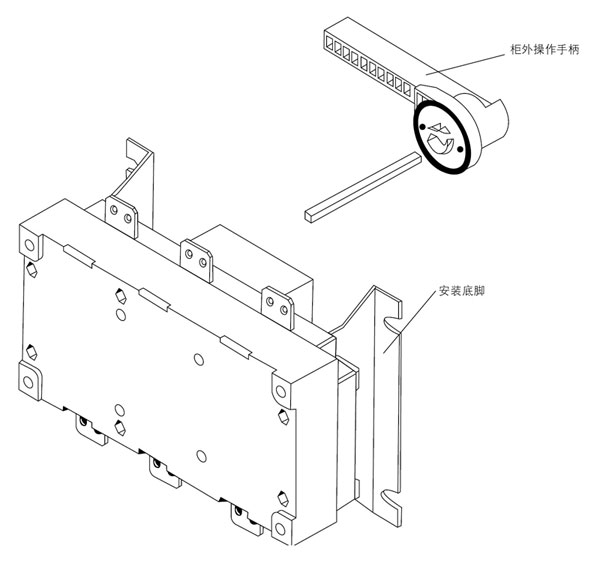

DGLH系列125~630A隔离开关装配图

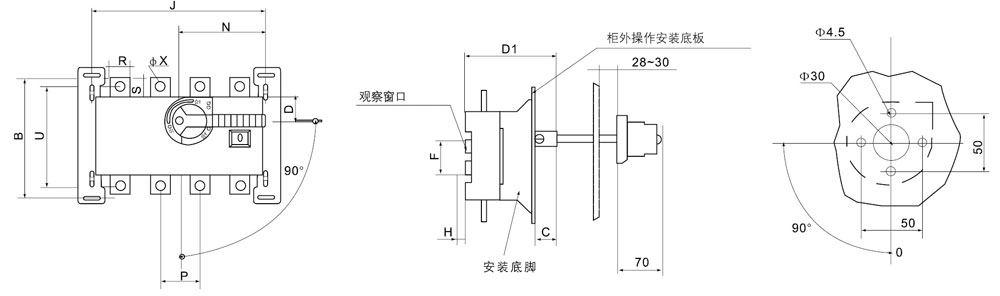

DGLH系列125~630A隔离开关外形与安装尺寸
DGLH系列125~630A隔离开关外形尺寸

      DGLH-125~630A/JK柜外操作               柜外手柄座安装尺寸

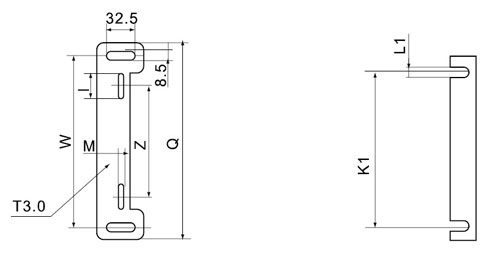

DGLH系列125~630A隔离开关开孔尺寸
                 柜外操作安装底板                  安装底脚

型号规格
底板尺寸
DGLH-125~630A
I
M
Z
W
Q
K1
L1
125A
55
6.5
110
216
244
95
7
160A
55
6.5
110
216
244
95
7
200A
55
6.5
110
216
244
116
9
250A
55
6.5
110
216
244
116
9
315A
60
8.5
170
280
311
180
11
400A
60
8.5
170
280
311
180
11
500A
60
8.5
170
280
311
180
11
630A
60
8.5
170
280
311
180
11


DGLH系列125~630A隔离开关

DGLH系列125~630A隔离开关
