DGLH系列1000～1600A隔离开关产品详细说明：

使用环境
DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2000米；
环境温度不高于40℃，不低于-5℃；
相对湿度不大于95%；
无爆炸危险介质环境；
无雨雪侵袭环境；
注：若预期使用于周围空气温度高于+40℃或低于-5℃～-45℃的条件下，用户应向制造厂说明。

用途
交流50赫兹，额定电压至660V，直流额定电压至440V，额定电流至1600A。用于不频繁接通与分断电路。

表

一常开一常闭	11	NO+NC
二常开二常闭	22	2NO+2NC

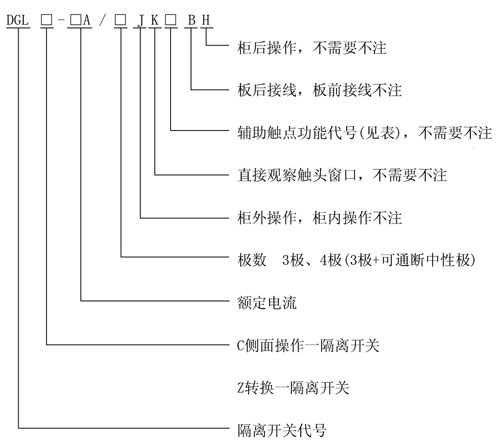

选型举名例：额定电流630A，有中性极转换一隔离开关，柜外操作 DGL Z-630A/4J



125～630A适用于电路的接通与分断或电气隔离，1000A以上只适用于电气隔离。
125～630A有三极、四极(三极+可通断中性极)。

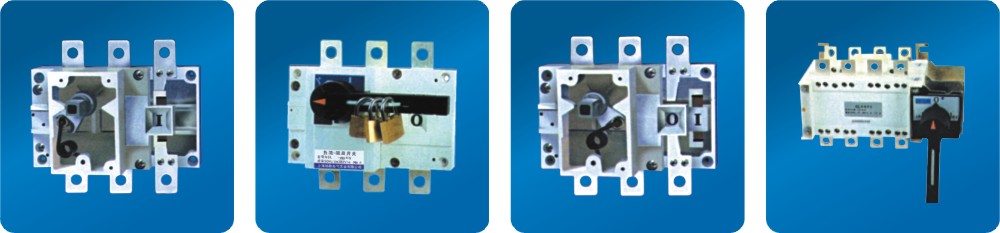

630A以下可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
可根据需要配装两组辅助触点。
电气性能与机械性能和DGL-125～1600A电气性能与机械性能对应相同。
注：仅提供柜外操作产品。

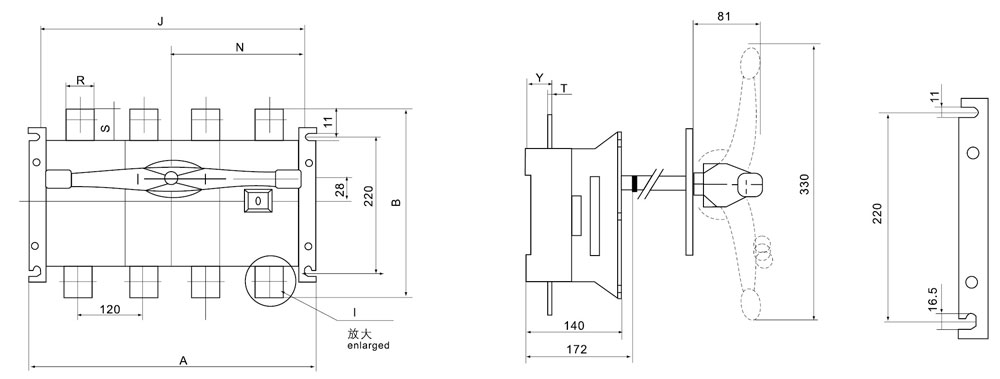

外形与安装尺寸

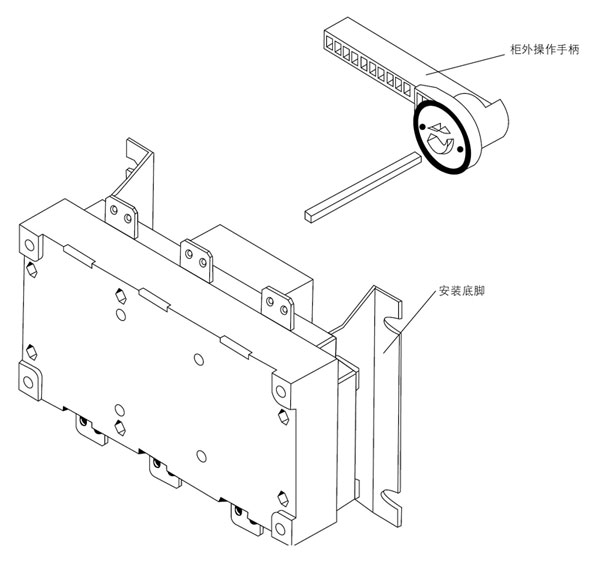

DGLH-1000～1600A/J柜外操作 安装底脚

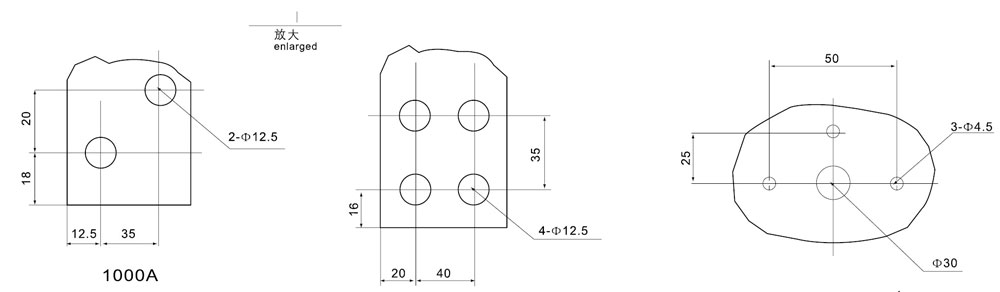

1250～1600A 柜外手柄座安装尺寸

型号规格	外形尺寸与安装尺寸
DGLH-1000～1600A	A	B	J	N	R	S	T	Y
1000A/3	378	312	355	174	60	56	8	48
1000A/4	492	312	470	234	60	56	8	48
1250A/3	378	338	355	174	80	69	8	48
1250A/4	492	338	470	234	80	69	8	48
1600A/3	378	338	355	174	80	69	10	49
1600A/4	492	338	470	234	80	69	10	49
