HHT10系列条型熔断器式隔离开关产品详细说明：

适用范围
HHT10系列条型熔断式负荷隔离开关可带负荷操作，上、下进出线对调方便。电流等级为160A-630A，首创电流互感器与条形开关一体化，并可安装熔丝监测器。条形开关不仅可以单相分断，也可三相同时分断，该开关安装成套产品中可节省大量的空间，在进口箱式变电站中应用非常广泛。
本产品符合：GB14048-3-2002 IEC947-3（1999）标准。

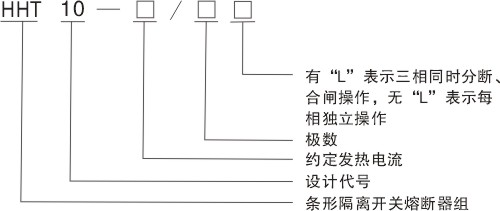

型号含义



外形及安装尺寸

	型号Model	A	B	C	D	E	F
三相单独分断	HHT10-160	650	49	150	230	185	100
三相同时分断	HHT10-160	590	49	197.5	322	185
三相单独分断	HHT10-250,400,630A	764	99	195	300	185
三相同时分断	HHT10-250,400,630A	764	99	195	457	185

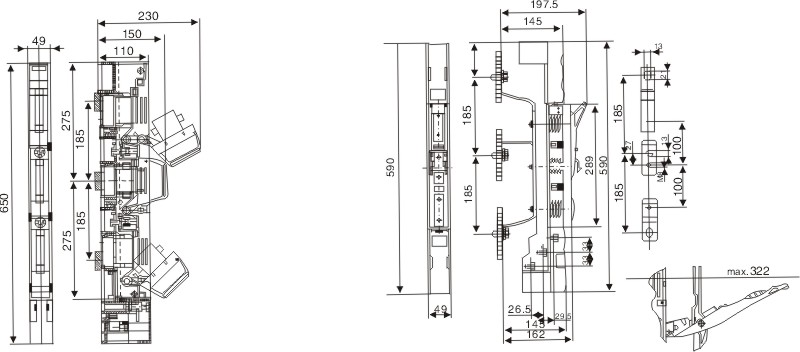

HHT10-160/3三相单独分断 HHT10-160L三相同时分断

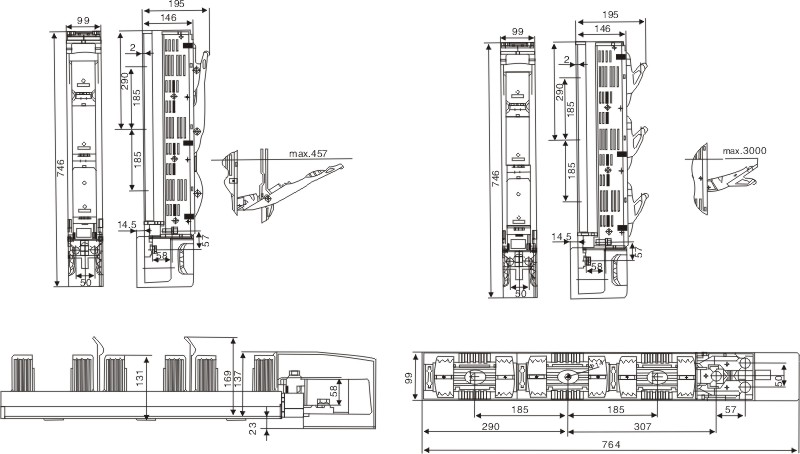

HHT10-250,400,630A/3L三相单独分断 HHT10-250,400,630A/3三相同时分断

约定发热电流A		160	250	400	630
额定绝缘电压V		800
额定电流A	380V AC20	160	250	400	630
	380V AC21	160	250	400	630
	380V AC22	160	250	400	630
	660V AC20	160	250	400	630
	660V AC21	100	200	315	425
	660V AC22	100	160	316	315
尺码		00	1	2	3
熔断器	380V时熔体额定电流A (分断能力)	20、25、32、35、40、50、 63、80、100、125、160 (≥100kA)	80、100、125、160、200、224、250 (≥100kA)	125、160、200、224、250、300、315、355、400 (≥100kA)	315、355、400、425、500、630 (≥100kA)
	660V时熔体额定电流A (分断能力)	20、25、32、35、40、50、63、80、100 (≥50kA)	80、100、125、160、200 (≥50kA)	123、160、200、224、250、300、315 (≥50kA)	315、355、400、425 (≥50kA)
