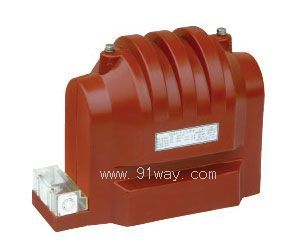

FDGE9型放电线圈产品详细说明：

FDGE9型放电线圈适用于额定频率为50Hz或60Hz、额定电压为10kV及以下的电力系统中,与高压并联电容器组并联连接,当电容器组与系统断开后,能在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。
产品符合DL/T 653-1998《电压并联电容器用放电线圈订货技术条件》之规定。

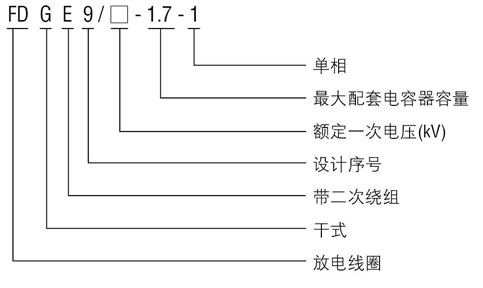

型号及其含义


正常使用条件
安装场所: 户内。
环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。

FDGE9型放电线圈技术参数

产品型号	额定电压比 (kV)	准确级或准确级组合	额定输出 (VA)	放电容量 (Mvar)	额定绝缘水平 (kV)
FDGE9/6.6/√3-1.7-1	6.6/√3/0.1	0.2(0.5)	20(50)	1.7	7.2/32/60
	6.6/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE9/7.2/√3-1.7-1	7.2/√3/0.1	0.2(0.5)	20(50)
	7.2/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE9/11/√3-1.7-1	11/√3/0.1	0.2(0.5)	20(50)		12/42/75
	11/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100
FDGE9/12/√3-1.7-1	12/√3/0.1	0.2(0.5)	20(50)
	12/√3/0.1/0.1/3	0.2(0.5)/6P	20(50)/100

额定绝缘水平: 0.5/3kV

结构与特点
本系列放电线圈为支柱式结构，采用环氧树脂全封闭环氧浇注，耐污染及潮湿，也适用于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物。互感器二次出线端子处安装接线端子盒，端子盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。产品底板上有接地螺栓及供安装用的六个安装孔。

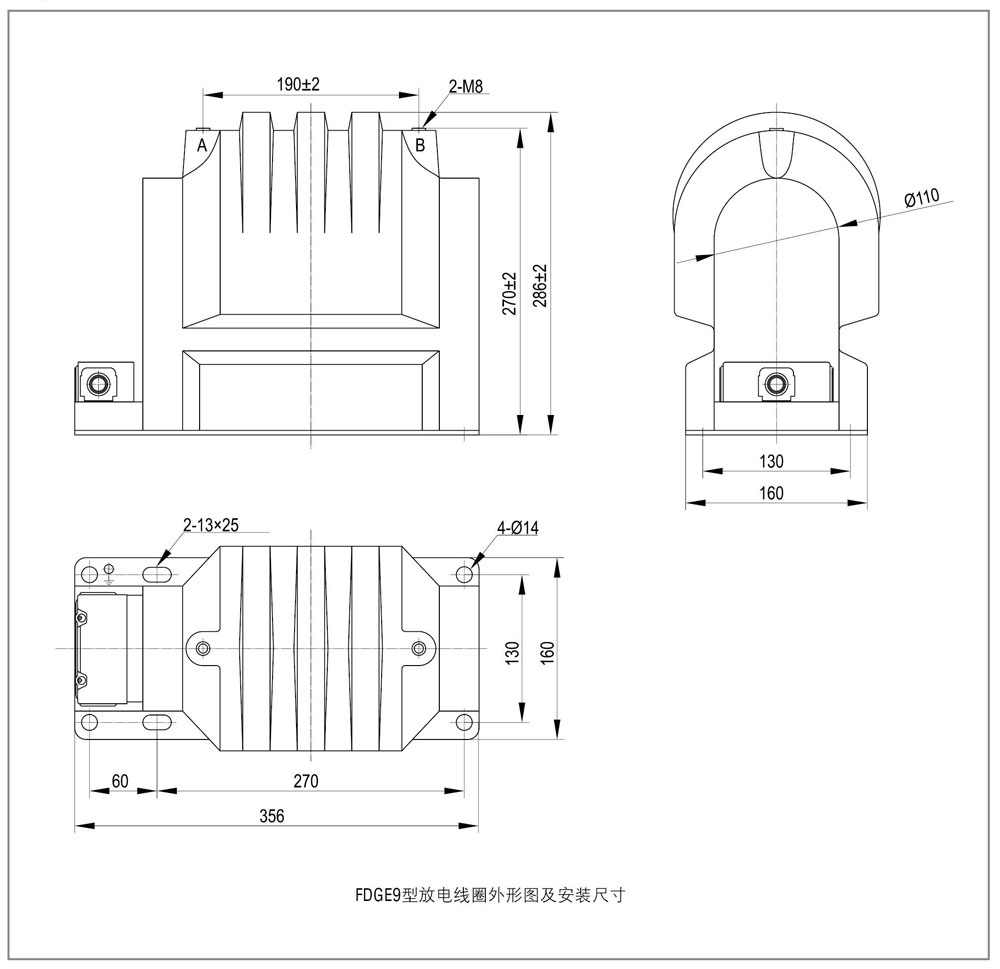

外形图及安装尺寸

订货须知
订货时请提供以下参数：
产品型号。
额定电压比 kV。
准确级组合及额定输出 VA。
放电容量 Mvar 。
环境海拔高度 m。
