产品名称：

MR13三回路0.3级可编程九段PID调节器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 工控设备

参考价格：

厂价直销

产品品牌：

SHIMADEN

产品产地：

进口

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

MR13三回路0.3级可编程九段PID调节器产品详细说明：

日本SHIMADEN多回路控制技术，四排高亮度LED数码管用于三回路测量值独立显示和回路号以及设定值显示。十一个发光二极管显示输出、跟踪、遥控、执行、自整定、事件等状态。

输入:面板按键可自由选择十二种热电偶；两种铂电阻Pt100/JPt100；六种毫伏；六种电压；两种电流等输入类型。直流输入量程范围可设。采样周期0.5,计量精度为0.3级(千分之三)。

独立三回路定值调节和共用一组程序的三温区调节。每回路定值一组或程序三组PID、三组输出限幅和三组抗超调系数。输出限幅，用于限制阀门最大/最小开度、避开阀门非线性段。还可分别设定适合低/中/高温区的三组不同PID参数、抗超调系数、加热功率。匹配特殊负载例如：硅碳棒、钼棒、硅钼棒、白金加热器等的温度/电阻特性，保护和延长加热器使用寿命。

调节算法:专家PID，可选择的抗超调SF系数，有效地克服到达目标设定值时的超调、欠调。
三种跟踪方式的多温区组合调节：回路2和回路3能跟踪回路1的设定值，并可设定跟踪偏移量，用于井式炉多点等温或差温调节，注塑机械的群控；或跟踪回路1的测量值，完成主辅，加热/制冷三输出控制；外部遥控跟踪功能，令设计者成倍增加所控温区的数量。

可设定节能的伺服起动：程序从当前炉温测量值直接执行,而不是等待起始设定值，浪费能源。
10秒上电缓输出：有效地减小浪涌电流冲击，保护了晶闸管、利于变压器控制。
三组独立的事件继电器：包括绝对、偏差、超量程报警以及程序执行、结束、跳步的时标输出。
模拟变送功能：设定值、测量值、调节量的模拟变送，用于记录、多区控制或串级调节。

RS232/RS485 通讯（1200～19200）：一个通讯口控制三回路仪表并与DCS系统灵活链接。可选用希曼顿XF-2000组态软件包，组成小型的DCS控制系统，实现生产过程的智能化网络管理。
数字锁：全部参数设定后，设定参数可保存并可设数字锁保护
配套功率单元：希曼顿超大功率SSR和 ZAC00系列周波过零控制器；岛电的单相PAC15P/C或三相PAC35P/C组装功率调整器；采用中日合作研制的智能单相PAC00、三相PAC03、三回路3PAC00新概念功率调整器等，既可用于普通负载、亦可用于特殊负载以及变压器控制（详见产品说明）。

项目	MR13-	四排高亮度LED数显，测量精度满量程的±0.3%FS ±1字，采样2 次/秒 DIN标准:高96×宽96×深110mm，面板开孔尺寸: 92×92mm 电源：100～260VAC 12W 50/60HZ 工作环境温湿度，-10～50℃，<90%RH
1．输入类型及测量范围工业现场测量值抗干扰滤波常数0～100秒可设置		1	热电偶:12种、14个测量范围(℃) 华氏略: B:0～1800 R:0～1700 S:0～1700 K1:-100.0～400.0 K2:0.0～800.0 K3:0～1200 E:0～700 J:0～600 T:-199.9～200.0 N:0～1300 PLII:0～1300 Wre5-26:0～2300 U:-199.9～200.0 L:0～600 华氏略
		2	两种标准铂电阻: 可设8个测量范围(℃) 华氏略:-200～600 -100.0～100.0 -100.0～300.0 -50.0～50.00.0～50.0 0.0～100.0 0.0～200.0 0.0～500.0 Pt100=(新)JIS-'89/DIN/IEC/ZBY(138.5Ω)/ JPt100(BA2 139.1Ω)
		3	直流毫伏电压: -10～10,0～10,0～20,0～50,10～50,0～100 毫伏.输入阻抗:>500KΩ 可编数显量程：-1999～9999小数点任意
		4	电流: 0～20mA,4～20mA, 可编数显量程：-1999～9999小数点任意
		6	电压: -1～1V,0～1V,0～2V,0～5V,1～5V,0～10V输入阻抗:>500KΩ 可编数显量程：-1999～9999小数点任意
2．调节输出类型（带功率限制）			Y1-	继电器接点,比例周期0.5～120.0秒,接点:240V AC 2.5A阻性
			I1-	电流4～20mA,0～10mA DC, 负载阻抗< 600Ω
			P1-	固态继电器驱动, 时间比例周期0.5～120.0秒，15±3V DC< 20mA
			V1-	电压0～10V DC, 负载电流< 2mA
3．可编程功能（选件）				N	无
				P	一条曲线，9段（步）
4．事件输出（选件）（上下限报警或时标用）					0	无
					1	EV 1～ EV3 3组事件输出,接点容量:240VAC/1A阻性
5．模拟遥控和外部开关输入 (选件:仅能选一种）						00	无
						04	0～10V 输入阻抗:>500KΩ
						05	4～20mA 接收阻抗:250Ω
						06	1～5V 输入阻抗:>500KΩ
						07	DI 无电压接点或OC门输入（5V/0.4mA DC）
6．隔离模拟变送和数字通讯 (选件:仅能选一种）							00	无
							03	0～10mV DC 输入阻抗:10Ω
							04	4～20mA DC 负载阻抗:<300Ω
							06	0～10V DC 负载电流:< 1mA
							15	RS-485
							17	RS-232C

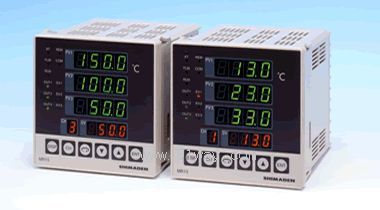

MR13三回路0.3级可编程九段PID调节器

MR13三回路0.3级可编程九段PID调节器（示意图）
