产品名称：

SR1/3/4系列自整定PID调节器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 工控设备

参考价格：

厂价直销

产品品牌：

岛电

产品产地：

进口

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

SR1/3/4系列自整定PID调节器产品详细说明：

SR1/3/4 自整定PID调节器

SR1/SR3/SR4是日本岛电公司2003年的最新技术产品，它总结了SR60到SR70系列调节器的应用经验，更突了经济实用、操作简单、基本功能完善的设计思想。显示精度为0.3级，具有自由输入，手动调节，调节输出限幅等功能。

重要的是采用了岛电的专家PID算法，对防止系统的超调/欠调有独到之处。
系统使用前，可启动自整定功能，找到系统最佳的PID参数，从而简化现场的调试，提高调节品质。
专家PID的算法中包括了SF超调抑制系数，合理的选择，可有效地避免系统的超调或欠调。
输出限幅可用于限定阀门的大小开度,避免加热功率设计过大以及对特殊加热元件某升温段的功率限制等。
为防止出现脱离工艺要求的设定范围，可利用设定值限制功能来避免误操作。
二组独立事件继电器可设7种事件，包括：上/下限绝对值，上/下限偏差值，偏差值内/ 外和超量程报警。
直流信号输入方式，可编数显量程，直接显示现场工业值。
传感器经标定后的线性误差或因安放位置引起的测量误差，可设置正负偏移量作为测量值PV的显示补偿。
为避免现场的测量干扰，可设置抗干扰数字滤波时间常数。

SR1/3/4选型表

号码	SR1/SR3,SR4 PID调节器, 具有双四位显示, 自整定专家PID参数，带调节输出限制,手/自动切换,2组独立的上下限报警,键锁定等功能,前面板防护等级IP66。工作电压范围100-240 VAC 50/60赫, 基本功能完善,能够满足常规PID调节的需求。
SR1-	DIN标准: 高48×宽48×深110mm, 面板开孔尺寸: 45×45mm
SR3-	DIN标准: 高96×宽96×深110mm, 面板开孔尺寸: 92×92mm，超大LED显示
SR4-	DIN标准: 高96×宽48×深110mm, 面板开孔尺寸: 92×45mm
输入类型及测量范围直流输入显示量程可编-1999-9999.小数点位置可设，上下限差值范围: 10-5000	8 自由输入	热电偶12种,14个测量范围: B: 0～1800,R: 0～1700,S: 0～1700,K: -199.9～400.0 K: 0.0～800.0 K: 0～1200,E: 0～700, J: 0～600, T: -199.9～200.0, N: 0～1300, PLII: 0～1300 ,Wre5-26:0～2300,U: -199.9～200.0, L: 0～600 Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～200.0℃(Jpt100略) 直流毫伏:-10～10,0～10,0～20,0～50,10～50,0～100mV
	6	直流电压: -1～1,0～1, 0～2, 0～5, 1～5,0～10V DC负载阻抗:<600KΩ *直流电流输入:需外配250Ω电阻 0～20mA（内部选0～5V量程）; 4～20mA（内部选1～5V量程）
调节输出类型		Y-	常开继电器接点,时间比例周期:1～120秒,容量:240V AC 2A（阻性）
		I-	电流4～20mA DC, 负载阻抗< 600Ω
		P-	固态继电器驱动, 12±1.5V DC/ 最大30mA,比例周期1～120秒
		V-	电压0～10V DC, 负载电流< 2mA
7种类型报警事件输出			1	2组常开继电器接点:EV1, EV2容量:240VAC 1A（阻性）

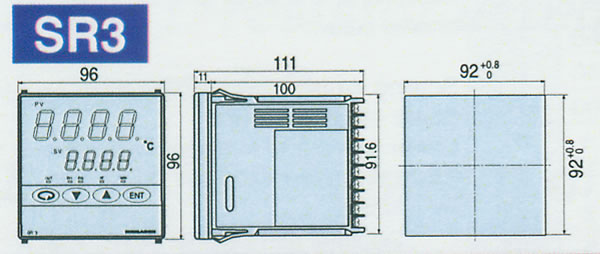

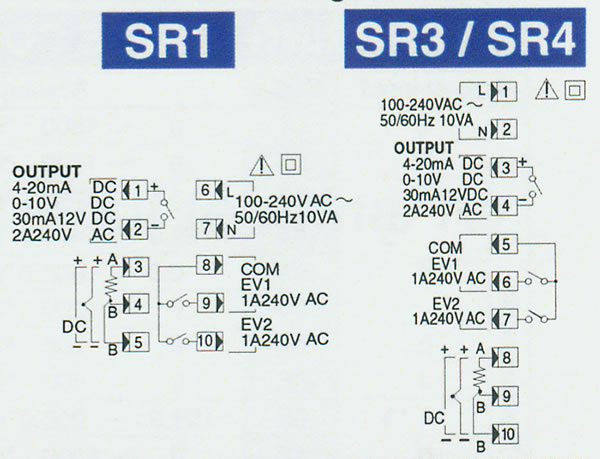

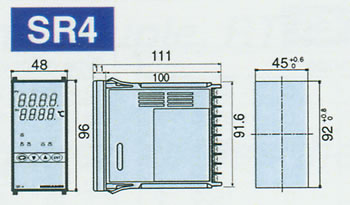

SR1/3/4端子接线图外形尺寸图

SR1/3/4系列自整定PID调节器

SR1/3/4系列自整定PID调节器（示意图）
