MFZ9A-YC系列直流湿式阀用电磁铁产品详细说明：

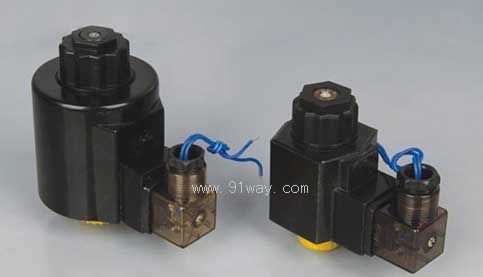

MFZ9A-YC系列直流湿式阀用电磁铁

用途
本系列电磁铁适用于电压至220V的控制电路中。作为液压电磁换向阀的动力元件。六、十通径螺钉联结电磁换向阀。

正常工作条件
可任意方向安装。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则，可能影响产品寿命。
电磁铁适用长期工作制、断续周期工作制。
电源电压的合理波动范围为85%-110%（特殊要求可订货时提出）。
外壳防护等级为IP65。

主要技术参数

型号	额定电压（V）	额定吸力（N）	额定行程(mm)	全行程(mm)	消耗功率(W)	承受静态油压(MPa)	操作频率(T/h)
MFZ9A-20YC	12/24/100/220	≥20	3	≥6	≤28	16	12000
MFZ9A-55YC	12/24/100/220	≥55	4	≥8	≤38	16	12000



阀用电磁铁	直流	设计序号	额定吸力(Kgf)	湿式
MF	Z	9A	22/55	YC

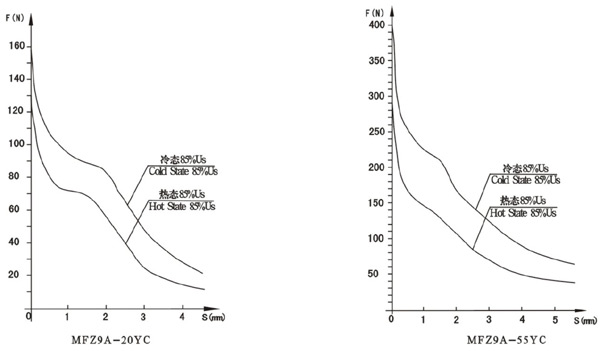

行程-力特性曲线

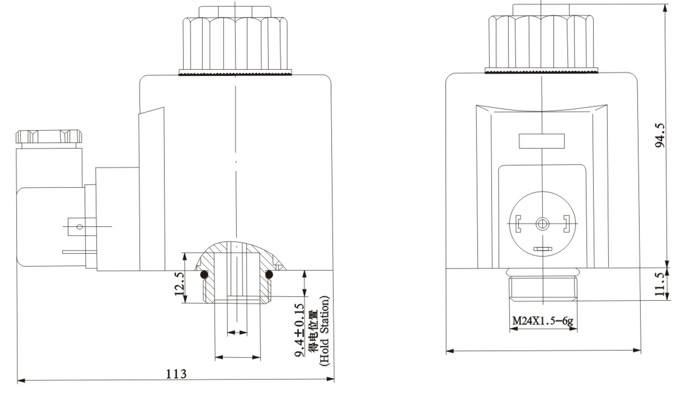

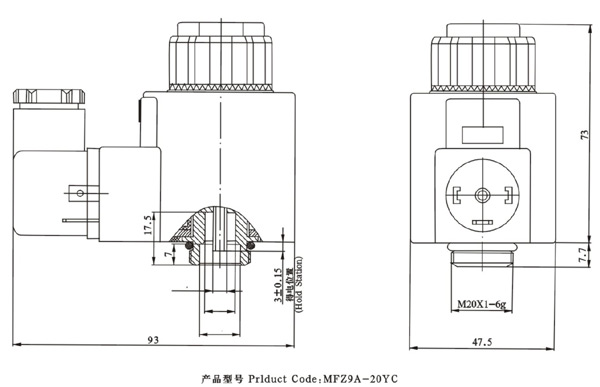

外形及安装尺寸

使用注意事项
电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格多须与电磁铁本体电压规格相符。
电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手动推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。
当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工作。
电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免非正常情况下，烧毁电磁铁及您的电控元件。
