产品简介:
(点击小图查看大图)
BR2,BR1,BRW,BRN,BRW2,BR,RN,RNY1,RNG,RW型高压电容器专用熔断器产品详细说明:
BR2,BR1,BRW,BRN,BRW2,BR,RN,RNY1,RNG,RW型高压电容器专用熔断器通过了电力部无功补偿成套装置质量检验测试中心的各项试验,并通过了辽宁省机械工业厅和东北电力管局联合组织的投产鉴定,其各项性能指标均满足DL442-91《并联电容器单台外保护用熔断器订货验收技术条件》所规定的指标。

用途
BRW(N)系列产品主要适用于电力系统中作高压并联电容器的单台外保护用,用来切断故障电容器,保证其他电容器的正常运行。

特征
1、采用单端排气;
2、采用双层消弧结构,并配以高效去离剂,保证小容性电流开断。
3、采用外置绷簧,配合消弧管使开断时消弧更加可靠。
4、采用特殊的压接结构,解决运行温升过高问题。

适应范围
1、海拔高度一般不超过1000米。
2、环境温度在-40℃~50℃。
3、环境无严重污秽和化学腐蚀气体。

技术数据
(1)BRW-12/□P型、BRN-12/□P型;
①额定电压:7;12kV
②最高工作电压:(7.7;13kV)
③抗涌流倍数:大于100倍
④工频耐压:42kV
⑤耐爆能力:12kJ
⑥开断容性小电流:1.5倍熔丝额定电流
⑦开断额定容性电流:20倍熔丝额定电流
⑧熔丝规格:1~200A
(2)BRW-20□P型
①额定电压;20kV
②最高工作电压:22kV
③工频耐压:70kV
④抗涌流倍数:大于100倍
⑤耐爆能力:15.6kJ
⑥开断容性小电流:1.5倍熔丝额定电流
⑦开断额定容性电流:20倍熔丝额定电流
⑧熔丝规格:1~50A
注:□内为额定电流值

结构及其特点
本型熔断器是由外消弧管、内消弧管、熔丝、外绷簧及动作指示牌构成;外消弧管由环氧玻璃布管和反白钢纸管复合而成,满足容性大电流开断性能。内消弧管首创使用高效去离剂,当熔丝熔断产生电弧时,去离剂释放高效非燃性气体,使去离子化速度大大高于电弧离子化速度,很快熄灭电弧,再配合外绷簧把熔丝尾线拉出。因此其熄弧能力大大高于专靠反白钢纸管产气息弧能力。此外,熔断器选用的绝缘材料吸水率极低,不易受潮、变形、适用户内外安装使用。

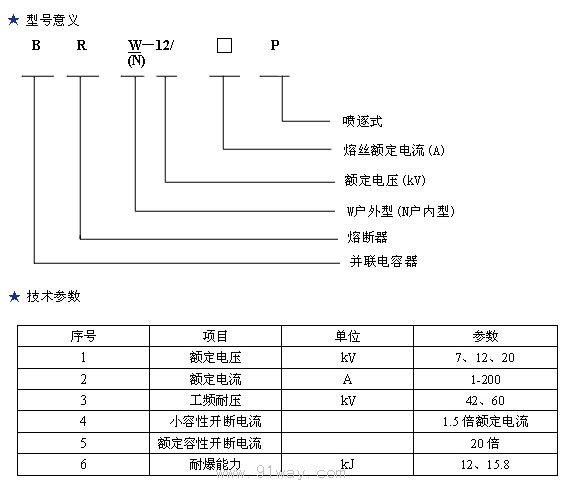

BR2 BR1 BRW BRN BRW2 BR RN RNY1 RNG RW型高压电容器专用熔断器型号说明及技术参数
