YWFS21挡板式流量开关产品详细说明：

YWFS21是一种挡板式流量开关，挡板由不锈钢制成，本体为H59黄铜（可选不锈钢）其性能优于传统的靶流开关。全部以插入式结构供货，连结螺纹为G1/2"。根据用户要求，可以用各种耐腐蚀性材料制作，小管道亦可配上三通，按照要求设定好流量，以流通式结构供货。

EUWEN公司的YWFS21系列低成本高可靠性的挡板式流量开关，是广大客户进行流量保护的首选的产品。

技术参数：

环境温度： -40-90℃
安装位置： 外壳上箭头方向为介质流动方向
介质温度： -40-150℃
安装管道口径：DN15~DN150
触点容量： AC250V 0.5A（阻性）转换为一对常开常闭结点
耐压： 16bar（25bar可选）
连接螺纹： G1/2"锥形管螺纹或其它尺寸
防护标准： IP65
工作介质：水和油（其他介质如海水等请在订货时说明）
平均压力损失：最大流量时0.01bar
电缆：标准配置1.0m，2X0.5mm2
外壳防护等级：IP65

安装位置：

1.连结螺纹为1/2”锥形管螺纹。安装时在螺纹上多绕一些聚四氟乙烯生料带。
2.挡片和介质流动方向一致。
3.流量开关前后应有较长的直管段，大于5倍管径。
4.须现场切割挡片的，应注意三通的值经，确保大于2/3挡片插入管道。

开关点的设定：

如果用户要求精确设定开关点，请在购买时向厂方提出，由工厂标定。当干簧管开关（黑色塑料部分）逆水流方向移动时，动作值提高（即需要更大的流量打开开关），反之，动作值减小。调整完后将螺丝锁死。用户取得流量开关后，可以先熟悉一下开关的动作过程，然后再设定。当开关还没有安装在现场时，用手移动挡板，调整好后再重复一次以验证开关点设定是否准确。为了监示开关是否动作，可以用万用表接在开关电路中来判断动作是否发生。

YWFS21系列流量开关流量表 单位：升/分钟

管道尺寸	接通	切断	备注
DN15	9.8	8.7
DN20	11.7	10.2
DN25	18.2	17
DN32	23.5	21.2
DN40	31	29.1
DN50	36	34.4

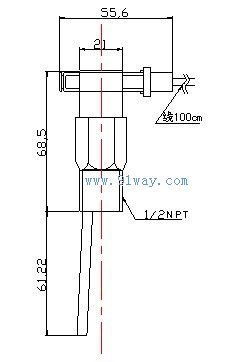

尺寸图：
