产品名称：

GS无齿隙联轴器

型号规格：

GS无齿隙联轴器

产品类别：

常规产品 -- 机械传动 -- 夹壳联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

GS无齿隙联轴器产品详细说明：

GS无齿隙联轴器

无齿隙轴的连接，结构简单可轴向插入，便于盲装配，安装快捷尺寸小，转动惯量小无需维护检测方便与进口互换不同硬度的弹性体供选择

规格	孔径		尺寸（ mm ）										夹固螺丝		夹紧螺丝
规格	dmin	dmax	D	DH	DH	L	L1:L2	M/N	E	b	s	a	G	t	M1	t1	DK	TA （ Nm ）
轴套材质-铝（AI-H）
19	6	24	-	40	18	66	25	-	16	12	2	3	M5	10	M6	12	46	10.5
24	8	28	-	55	27	78	30	-	18	14	2	3	M5	10	M6	10.5	57	10.5
28	10	38	-	65	30	90	35	-	20	15	2.5	4	M6	15	M8	11.5	73	25
38	12	45	-	80	38	114	45	-	24	18	3	4	M8	15	M8	15.5	83	25
轴套材质 - 钢 (St-H)
42	14	55	85	95	46	126	50	28	26	20	3	4	M8	20	M8	18	94	69
48	15	62	95	105	51	140	56	32	28	21	3.5	4	M8	20	M10	21	105	120
55	20	74	110	120	60	160	65	37	30	22	4	4.5	M10	20	M12	26	120	120
65	22	80	115	135	68	185	75	47	35	26	4.5	4.5	M10	20	M16	33	124	120
75	30	90	135	160	80	210	85	53	40	30	5	5	M10	25	M16	36	139	295

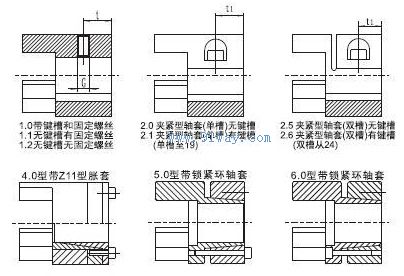

2.0/2.5轴套摩擦力连接的孔的范围及其可传递的扭矩（Nm）
规格	8	10	11	14	15	16	19	20	24	25	28	30	32	35	38	40	42	45	48	50	55	60	65	70	75	80
19	25	27	27	29	30	31	32	34		35
24		34	35	36	38	38	40	41	43	45	46
28				80	81	81	85	87	91	92	97	99	102	105	109
38					92	94	98	99	104	105	109	112	113	118	122	123	126	130
42								232	244	246	255	260	266	274	283	288	294	301	309
48										393	405	413	421	434	445	454	462	473	486	494	514
55													473	486	498	507	514	526	539	547	567	587	608
65														507	518	526	535	547	559	567	587	608	627	648
75																	1102	1124	1148	1163	1201	1239	1278	1316	1354	1393

GS无齿隙联轴器

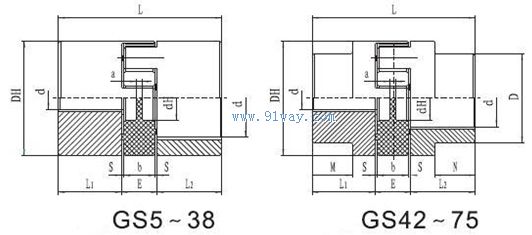

GS无齿隙联轴器（示意图）
