 产品名称： WSK型快速锁紧万向联轴器
型号规格： WSK型快速锁紧万向联轴器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 万向联轴器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
WSK型快速锁紧万向联轴器产品详细说明：
WSK型快速锁紧万向联轴器结构特点

1、单节万向节带快速锁紧（可脱开）
2、每节转动角度为45度
3、WSK为滑动轴承式，最大转速可达1000rpm为滚动轴承式，最大转速可达4000rpm
成品孔公差为H7

WSK型快速锁紧万向联轴器基本参数及主要尺寸

型号
D(mm)
d(mm)
C
L1
L2
SW
WSK1
16
8~10
14
26
52
8,10
WSK2
20
10~12
17
31
62
10,12
WSK3
25
12~14
21
37
74
12,14
WSK4
32
14~18
24
43
86
16,18
WSK5
40
16~22
28
50
100
18,20,22
WSK6
42
18~24
31
54
108
20,24
WSK7
50
24~28
38
66
132
25
WSK8
60
30~35
50
85
170
30
WSK9
70
32~38
60
98
196
WSK10
75
38~42
70
110
220

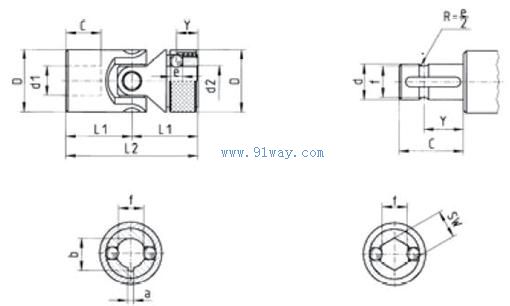

WSK型快速锁紧万向联轴器外形尺寸
WSK型快速锁紧万向联轴器

WSK型快速锁紧万向联轴器
WSK型快速锁紧万向联轴器（示意图）
