HZ12系列组合开关产品详细说明：

用途
HZ12系列组合开关，适用于交流50Hz或60Hz，额定工作电压至500V的电路中作切断和接通电源之用，也可直接开闭电动机及高电感负载。
产品符合标准GB 14048.3。

产品型号及其含义

HZ12系列组合开关分类
HZ12系列组合开关有基型、挂锁型、暗锁型、联锁型等。各型分别有急停型和普通型两种，普通型采用黑面板、黑旋钮，急停型以黄面板、红旋钮作急停标志。

产品类型、名称、用途及型号
基型开关适用于普通电路的通断之用。
基型组合开关（电源切断开关）型号：HZ12-16/01、HZ12-25/01、HZ12-40/01
急停基型组合开关（电源切断开关）型号：HZ12-16/02、HZ12-25/02、HZ12-40/0225A和40A电源切断开关的
外形尺寸一致，16A、25A和40A的安装尺寸一致。
各型电源切断开关进线端均有防护罩。

挂锁型开关可用作机床中要求有挂锁的电源切断开关。
在断开位置（即“0”位）和接通位置（即“1”位），均能用挂锁锁住。
急停型组合开关（电源切断开关）型号：HZ12-16/04、HZ12-25/04、HZ12-40/04

暗锁型开关可用作机床中要求自身带锁的电源切断开关。
在断开位置（即“0”位）能用自身的暗锁锁住。
暗锁型组合开关（电源切断开关）型号：HZ12-16/05、HZ12-25/05、HZ12-40/05
　　
挂锁联锁型开关可用作机床中要求既具有挂锁型功能，又能实现和电柜门联锁的电源切断开关。
急停挂锁联锁型组合开关（电源切断开关）型号：HZ12-16/08、HZ12-25/08、HZ12-40/08
打开电柜门前必须使电源切断开关断开，切断电源。
联锁机构随电柜门打开面解脱，随电柜门闭合而恢复。

暗锁联锁型开关可用作机床中要求既要有暗锁型功能，又能实现和电柜门联锁的电源切断开关。
急停基型组合开关（电源切断开关）型号：HZ12-16/09、HZ12-25/09、HZ12-40/09
打开电柜门前必须使电源切断开关断开，切断电源。
联锁机构随电柜门打开而解脱，随电柜门闭合而恢复。

主要技术参数

型号规格		HZ12-16		HZ12-25		HZ12-40
约定发热电流lth	A	16		25
额定工作电压Ue	V	240	440	240	440	240	440
额定工作电流le
AC-3	A		11		15		30
AC-15	A	8	6	12	8	22	12
AC-23	A		11		15		30
AC-21	A		16		25		40

外形尺寸和安装尺寸

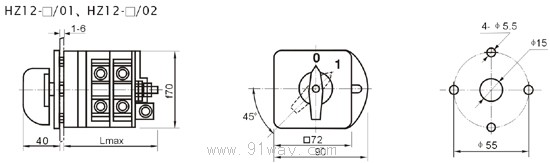

型号规格	Lmax(mm)
HZ12-16	86
HZ12-25	89
HZ12-40	89

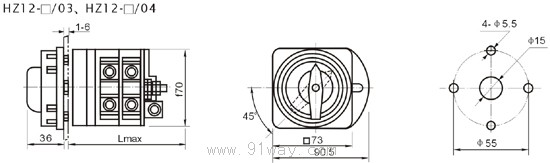

型号规格	Lmax(mm)
HZ12-16	86
HZ12-25	89
HZ12-40	89

型号规格	Lmax(mm)
HZ12-16	107
HZ12-25	110
HZ12-40	110

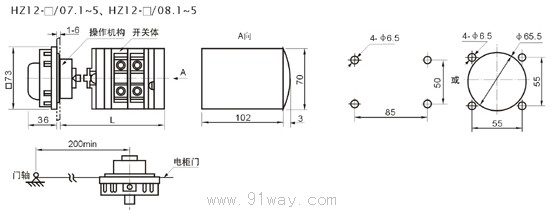

型号规格		L(mm)
HZ12-□/07.1	HZ12-□/08.1	145～149
HZ12-□/07.2	HZ12-□/08.2	170～174
HZ12-□/07.3	HZ12-□/08.3	195～199
HZ12-□/07.4	HZ12-□/08.4	220～224
HZ12-□/07.5	HZ12-□/08.5	245～249

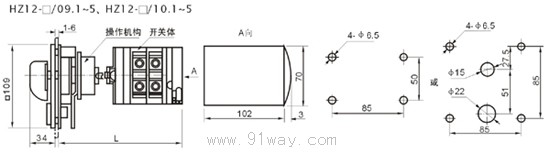

型号规格		L(mm)
HZ12-□/09.1	HZ12-□/10.1	168～171
HZ12-□/09.2	HZ12-□/10.2	193～196
HZ12-□/09.3	HZ12-□/10.3	218～221
HZ12-□/09.4	HZ12-□/10.4	243～246
HZ12-□/09.5	HZ12-□/10.5	268～271
