GW4-17.5(40.5)户外交流高压隔离开关产品详细说明：

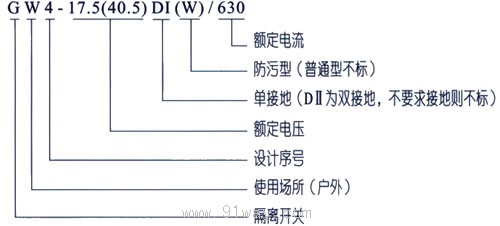

GW4-17.5(40.5)户外交流高压隔离开关型号及其含义



使用环境条件：
　　+ 海拔不超过3000m；
　　+ 环境温度上限为+40℃，下限-25℃；
　　+ 风速不超过35m/s；
　　+ 无导电或起化学作用气体和蒸汽的场所；
　　+ 无火灾、爆炸危险的场所（污秽等极不超过Ⅲ极）；
　　+ 地震烈度不超过8度。


GW4-17.5(40.5)户外交流高压隔离开关主要技术参数

型号	额定电压（kV）	额定电流（A）	峰值耐受电流（kA）	4秒短时耐受电流（kA）
GW4 -17.5 HGW4	17.5	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4 40.5(D) HGW4	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

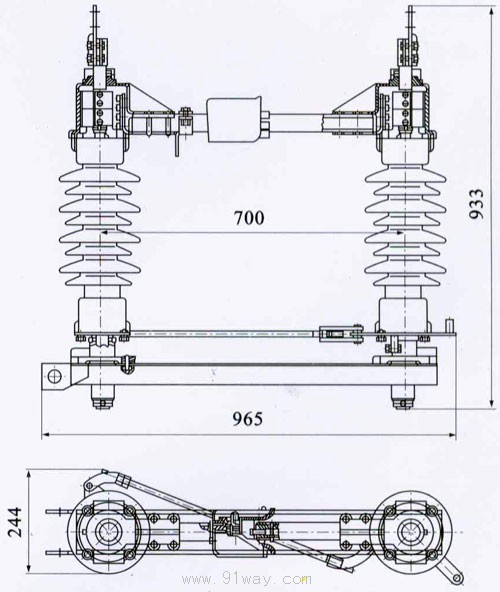

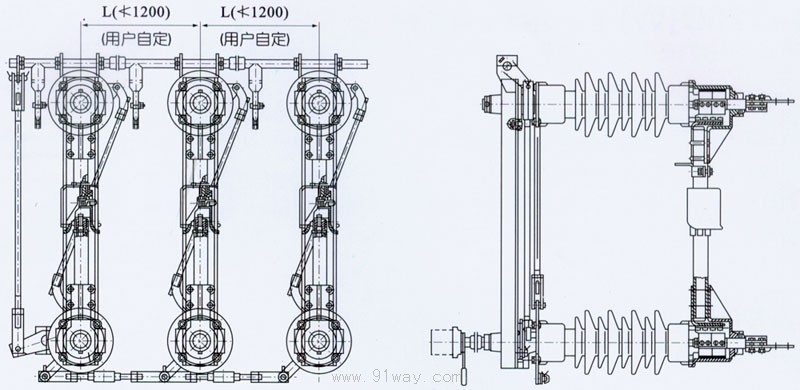

主要结构说明:

隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱，每个支柱上端各装有导电闸刀，两部分闸刀触头接触处在两支柱的中间部位。支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90度，从而达到分合闸之要求。隔离开关为单极型，也可通过连杆将三极连成能够联动极型式。配用CS11（不接地）、CS8-6D（单接地）、CS17（双接地）型手动机构操作。（可根据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。
