BP1系列频敏变阻器产品详细说明：

BP1系列频敏变阻器(以下简称变阻器)适用于容量自22kW、50Hz、三相交流绕线型异步电动机作为轻载及重轻载偶尔起动用(例如：水泵、空压机、轧钢机、空气压缩机等)，或重复短期工作制起动用(例如：容量自2.2kW至125kW的桥式吊车、升降台、矿用传送带等)。

使用环境条件
变阻器在下列条件下能可靠地工作：
1、海拔不超过4000m；
2、周围介质温度不高于+40℃及不低于-30℃；
3、空气相对湿度不大于85%［(20±5）℃］；
4、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导尘埃
5、有防雨雪及没有充满水蒸气的地方；
6、允许有一般震动和冲击的地方；
7、在与垂直面倾斜成任何角度的地方。
结构特征
　　变阻器是一种无触点电磁元件，相当于一个等值阻抗。在电动机起动过程中，由于等值阻抗随转子起动电流中高频成分的减小而自动下降以达到自动变阻，从而只需用一级变阻器，就可以把电动机平稳起动起来。

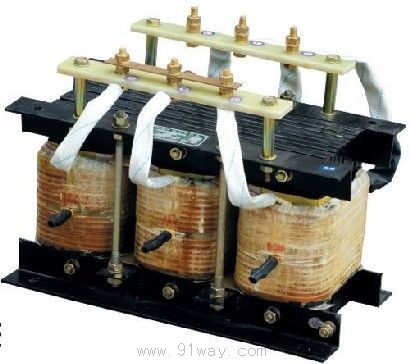

变阻器实质上是一个铁芯损耗非常大的三相电抗器。它由用数片E型钢板叠合成的铁芯及线圈两个主要部分组成。钢板间夹以垫圈，保持片间距离，以利散热。结构及安装尺寸见图1和表1。

BP1系列频敏变阻器外形及安装尺寸

BP1系列频敏变阻器外形及安装尺寸:

	BP1-204	BP1-205	BP1-206	BP1-208	BP1-210	BP1-212	BP1-305	BP1-306	BP1-308	BP1-310	BP1-312	BP1-316
L1	250	250	250	250	250	250	400	400	400	400	400	400
L2	310	310	310	310	310	310	480	480	480	480	480	480
H1	182	182	182	182	182	182	252	252	252	252	252	252
H2	230	230	230	230	230	230	380	380	380	380	380	380
B1	100	115	130	160	190	210	125	153	180	230	260	290
B2	140	155	170	200	230	260	173	205	230	280	310	340
B3	240	255	270	300	330	411	325	355	380	430	460	490

BP1系列频敏变阻器
