产品简介:
(点击小图查看大图)
WAW-300B微机控制电液伺服万能试验机产品详细说明:
1简介

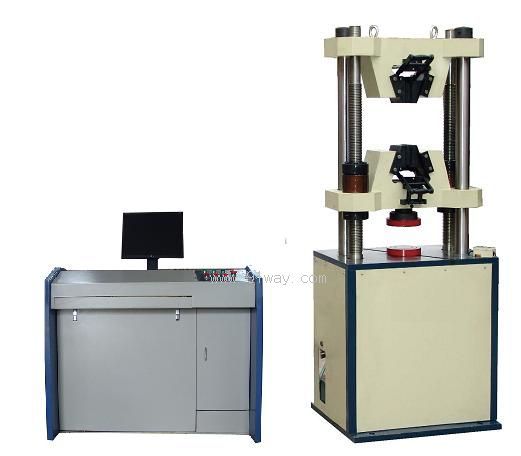

WAW-300B型微机控制电液伺服万能试验机主机采用油缸下置式主机,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。外观如图;

2 方案描述
2.1 主机
主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
2.2 传动系统
下横梁升降采用电机、、螺母丝杠副传动,实现拉伸、压缩空间的调整。
2.3 液压系统
液压原理如图二所示,为负载适应型进油节流调速系统。
油箱内的液压油通过电机带动高压齿轮泵进入油路,流经单向阀、10μ高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

2.4 安全保护装置
a)当试验力超过每档最大试验力的2%-5%时,过载保护,系统卸荷。
b)当活塞升起达到上极限位置时,行程保护,油泵电机停机。

3 WAW-300B微机控制电液伺服万能试验机性能技术指标
3.1 最大试验力: 300kN;
3.2 试验力测量范围:1.2KN-300kN;
3.3 试验力示值精度: ±1%;
3.4 活塞行程:250mm;
3.5 活塞最大移动速度:80mm/min;
3.6 位移测量分辨力:0.01mm;
3.7 最大拉伸试验空间:550mm(包括活塞行程,可定做)
3.8 最大压缩空间: 380mm(可定做)
3.9 扁试样夹持厚度:0-15mm
3.10 圆试样夹持直径:φ10-φ32mm
3.11 压盘尺寸:φ160 mm
3.12 弯曲试验支滚间距: 350 mm
3.13 支滚宽度:140mm
3.14夹紧方式:液压夹紧
3.15 传感器与放大器:油压传感器,插装在PC机内程控放大器,自动调零、标定
3.16 主机外形尺寸:720×580×2000mm

WAW-300B微机控制电液伺服万能试验机
