产品名称: GW7B-252D(G)252kV户外高压交流隔离开关
型号规格: GW7B-252D(G)252kV户外高压交流隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外隔离开关
分栏标签
参考价格: 厂价直销
产品品牌: 思源
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

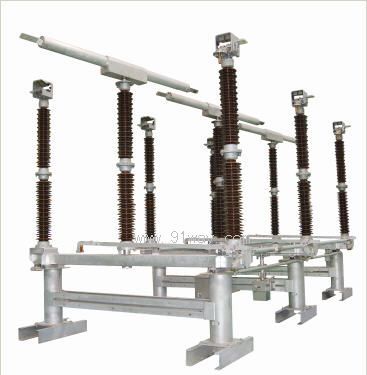

GW7B-252D(G)252kV户外高压交流隔离开关产品详细说明:
GW7B-252D(G)型隔离开关系三相交流频率50Hz的户外高压输电设备,用以在无负载情况下断开或接通高压线路,以便对高压线路进行换接,改变运行方式,以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
本产品为三柱水平断口闸刀翻转式,可以一侧或两侧附装JW10-252型接地开关。隔离开关采用SRCJ2型电动机操动机构三极联动操作;接地开关采用SRCS1型人力操动机构三极联动操作。

GW7B-252D(G)252kV户外高压交流隔离开关符合GB1985-2004《高压交流隔离开关和接地开关》、GB11022-1999、DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》、DL/T486-2000《交流隔离开关和接地开关订货技术条件》等标准,并且满足国家电网公司为完善化而颁布的《关于高压隔离开关订货的有关规定》。并且通过9°烈度的耐地震计算分析。

GW7B-252D(G)252kV户外高压交流隔离开关采用翻转式,导电管具有两步动作。合闸时导电管先在水平面上转动约70°,当两端触头进入静触座被挡住后,翻转机构带动导电管自转约45°,动触头即与触指可靠接触,操作力小,对两端固定绝缘子没有冲击力,主触头具有自清扫能力。
静触头中的U形触指一端固定在触头座上,形成固定连接,导电可靠;另一端通过外压式弹簧及触指自身弹力对动触头产生接触压力,短路电流通过时自动增加夹紧力。触指弹簧为不锈钢材质并有绝缘隔垫,弹簧不锈蚀不分流。
静触头上设有钩板,合闸后锁住动触头,即使在强风,振动、电动力的作用下,触头也不会脱开。动静触头上的引弧触头,使隔离开关具有良好的开合母线转换电流及开合电容、电感小电流的性能。
接地开关为一步动作式,结构简单,维护方便,有效利用电动力来夹紧触头并使地刀保持在合闸位置,承受短路电流能力强,开合感应电流参数高。
导电管采用高强度、高导电率、耐腐蚀性好的铝材制成。两端动触头为装配式,更换方便。
导电管翻转机构为封闭式,防雨、防沙尘、防腐蚀,翻转动作准确可靠。
底座采用方形钢管与弯板焊接而成,强度高、刚性好,表面热浸锌,防腐能力强。所有黑色金属零部件(包括M10以上紧固件)均采用热浸锌处理。
隔离开关转动部位按免维护要求设计。转动座为全密封结构,水汽、尘埃、有害气体无法进入,轴承内润滑脂不流失、不固化。
各转动摩擦处均采用不锈钢销轴、自润滑轴承及不锈钢关节轴承。
传动连杆采用装配式,现场安装不用切焊,连杆采用热浸锌无缝钢管。
主刀与地刀之间的机构联锁采用凸轮滑板式结构,动作直接,联锁可靠。
操动机构箱体采用不锈钢板铆装而成,不必焊接,外观好。电动机构采用中空减速箱和尼龙齿轮,动作平稳无噪音,采用国外品牌电气元件,工作可靠,闭锁功能齐全。
人力机构利用装于箱内的中间继电器实现电磁锁功能,联锁可靠, 克服了通常国内所用户外电磁锁生锈腐蚀、动作失灵的缺点。

项 目
单  位
参  数
额定电压
kV
 252
额定绝缘水平(1)

a) 1min工频耐受电压(有效值)
kV
对地
460
kV
断口
530
接地开关合闸过程中的最短距离时
kV
  291
b)额定雷电冲击耐受电压(峰值)
kV
对地
1050
kV
断口
1200
额定频率
Hz
  50
额定电流
A
2000  2500  3150  4000
额定短时耐受电流
kA
50
额定峰值耐受电流
kA
             125
额定短路持续时间
s
3
额定端子机械负荷
水平纵向负荷
N
1500
水平横向负荷
N
1000
垂直力
N
1250
隔离开关母线转换电流开合能力

300V, 1600A, 100次
接地开关感应电流开合能力
1)电磁感应电流(电流/电压)
A/kV
160/15 (2)  (80/2)
2)静电感应电流(电流/电压)
A/kV
10/15 (2)  (3/12)
3)开合次数
10
隔离开关小电流开合能力
电容电流
A
1
电感电流
A
0.5
机械寿命
2000
爬电距离
mm
6300     7812
人力操动机构
型号

SRCS1
控制回路电压
V
AC220
电动机操动机构
型号

SRCJ2
电动机电压
V
AC380
控制回路电压
V
AC220
分合闸时间
s
14±1
输出转角

 180°
单极重量
不接地
kg
630
单接地
kg
650
双接地
kg
670
注:(1)本产品属高原(G)型,绝缘试验按海拔2000米考核,修正系数k=1.13;若按绝缘水平395 kV档,可使用于海拔2800m的地区。
(2)参数为DL/T486-2000中B类规定值,须装设引弧装置;括号内为GB1985-2004中B类规定值。

GW7B-252D(G)252kV户外高压交流隔离开关
